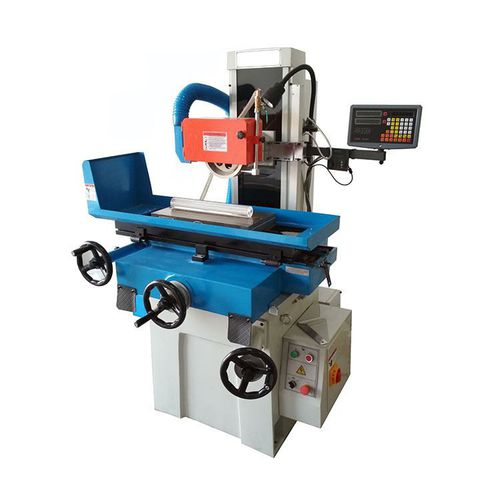

成型研磨抛光机 SG03V2.1

石英玻璃棒

SG03V2.1石英管棒整形研磨机是专门用于石英管棒的平面研磨和整形工艺。它适用于各种光纤预制棒的成型和抛光工艺。根据不同的工艺要求，可进行三角形、四边形、多边形、梯形、椭圆等特殊形状。形状的研磨作业。该设备结构紧凑，占地面积小，操作简单方便，可实现自动和手动进给，配合专用的工作夹具和砂轮，可有效提高管棒研磨的效率，是特种光纤生产厂家降低成本、提高效率的必备机型。 功能特点 ● 研磨速度可无级调节； ● 专用的精密磨具和夹具； 棒料Y向进给，进给量可设定（CNC版）； 磨削头X方向进给，可自动来回运行； ● 磨削头Z方向进给，可自动来回运行； 磨头Z向进给，进给量可设定（CNC版）； 水冷却系统； 技术指标 加工玻璃棒的直径：≤50㎜。 研磨长度：≤450㎜ 最大磨削宽度：≤150㎜。 最大有效磨削高度：300㎜。 主轴转速：3600（60HZ）/2800（50HZ）r/min 工作台尺寸：150×457㎜。 设备功率：1.1KW ● 设备尺寸：长（1150㎜）×宽（1100㎜）×高（1700㎜）。 设备重量：1100公斤
