光纤线圈打卷机

精准

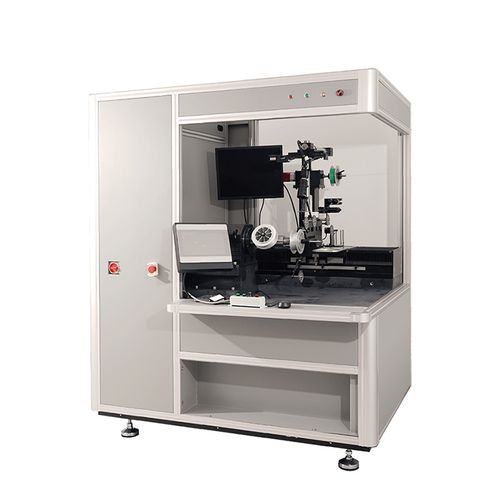

OFCW02V3.2型多极光纤绕线机是专门为采用4极、8极、16极等绕线方式绕制光纤线圈而设计的设备。它可用于生产各种不同规格的纤维线圈产品。它具有工程设计、操作简单、控制精度高、自动化程度高等特点，适用于高精度的纤维线圈产品的缠绕。 特点 1.适用于4极、8极、16极等各种多极对称绕法的高精度纤维线圈的绕制。 2.采用精密的大理石平台底座，保证了设备的稳定运行。 3.操作准确，自动化程度高，采用精密的伺服运动控制系统和PLC控制系统。 4.通过图像采集和显示系统，触摸屏的操作更加简单。 5.采用在线张力闭环反馈系统，卷绕过程中张力稳定，产量高。 6.在卷绕过程中自动记录各种数据，包括张力、速度、长度、圈数、层数。 规格 1.自适应收卷-纤维直径范围：0.08mm～Ø0.25mm 2.适应性纤维卷立外径范围：15mm～200mm 3.适应性纤维线圈站立宽度范围:≤200mm 4.绕线速度:≤60 r/min 5.张力控制范围:3g～20g 6.张力波动范围:±0.2g 7.旋转精度:0.01圈 8.设备尺寸（长×宽×高）：1580mm×1120mm×1950mm 9.总重量:1500公斤
