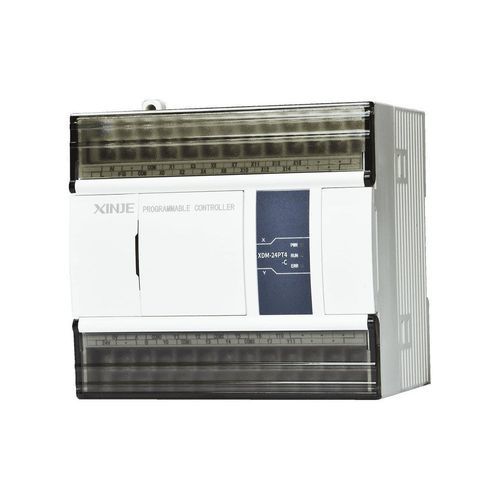

PLC运动控制器 XDM series

双轴RS-485USB

概述
除具备标准PLC的全部功能外，XDM系列标准运动控制器相比XC系列提供约15倍的处理速度、扩展的内部资源、双轴联动、直线与圆弧插补及跟随功能。支持外置SD卡的数据存储，可通过右侧/左侧扩展模块和扩展BD板实现扩展。

基本功能与配置

• 程序容量：512 KB ～ 1.5 MB
• 指令执行时间：0.02 ～ 0.05 μs
• 最大 I/O 点数：最多 572 点
• 支持 I/O 顺序控制
• USB 高速下载（最高 12 Mbps）

运动控制

• 直线插补与圆弧插补
• 跟随（位置跟随）功能
• 双轴联动（两轴同步运动）

高速输入输出

• 脉冲输出：4～10 通道，100 kHz
• 高速计数：4～10 通道（单相最大 80 kHz；AB 相最大 50 kHz）

通信功能

• RS232
• RS485
• X-NET 现场总线

技术规格

• 系列：XDM 系列标准运动控制器
• 程序容量：512 KB ～ 1.5 MB
• 指令速度：0.02 ～ 0.05 μs
• 最大 I/O 点数：572
• 支持 I/O 顺序控制
• USB 高速下载（最高 12 Mbps）
• 运动：直线与圆弧插补、跟随、双轴联动
• 高速脉冲输出：4～10 通道，100 kHz
• 高速计数：4～10 通道（单相最大 80 kHz；AB 相最大 50 kHz）
• 通信：RS232、RS485、X-NET 现场总线
• 可扩展：支持右侧/左侧扩展模块及扩展 BD 板
• 支持外部 SD 卡用于数据存储
