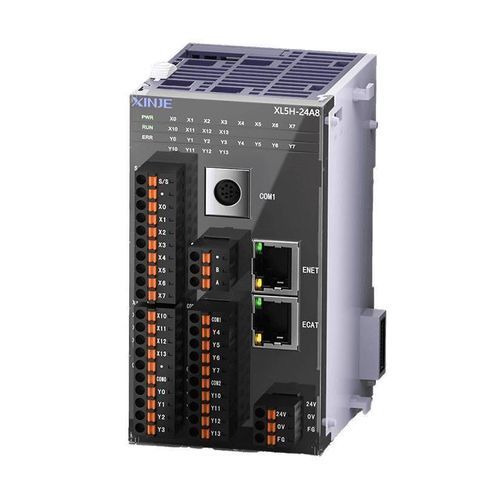

EtherCAT可编程控制器 XL5H series

卡片式内置I/O带有可扩展 I/O 卡

概述
与大多数 XL5E 功能兼容，XL5H 系列支持 EtherCAT 总线，并配备 RS232、RS485 和 RJ45 接口。支持 2 通道脉冲输出、3 通道高速计数，并支持左右扩展模块的连接。

基本功能与配置

• 程序容量：1 MB
• 基础指令执行时间：0.01–0.05 μs
• 最大 I/O：536 点
• 支持在线程序下载

运动控制

• EtherCAT 总线控制
• 跟随（同步）功能

高速输入输出

• 2 通道 100 kHz 脉冲输出
• 3 通道高速计数（单相最大 80 kHz；AB 相最大 50 kHz）

通信功能

• RS232、RS485、RJ45 接口
• 以太网通信
• X-NET 现场总线

技术规格

• 型号系列：XL5H
• 程序容量：1 MB
• 基础指令时间：0.01–0.05 μs
• 最大 I/O：536 点
• 支持在线程序下载
• 运动控制：EtherCAT 总线控制、跟随功能
• 高速输出：2 × 100 kHz 脉冲输出
• 高速计数：3 通道（单相最大 80 kHz；AB 相最大 50 kHz）
• 通信接口：RS232、RS485、RJ45；以太网；X-NET 现场总线
• 兼容大多数 XL5E 功能
• 支持左右扩展模块
