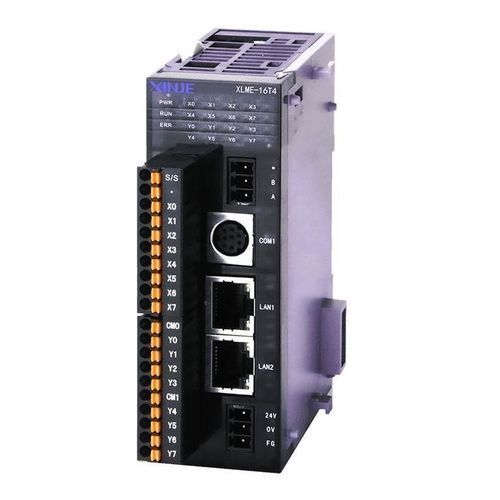

以太网可编程控制器 XLME series

卡片式内置I/O带有可扩展 I/O 卡

概述
XLME 系列为运动型以太网控制器，面向需要高速处理与多通道脉冲输出的工业自动化场景。相比 XDM 系列，其指令执行更快、内部资源更大，并支持左右扩展模块以满足可扩展的 I/O 与运动控制需求。

主要特性

• 程序容量：1 MB
• 处理速度：基本指令 0.01–0.03 µs（约为 XDM 系列的 2–3 倍）
• 最大 I/O：最多 576 点
• 支持 I/O 顺序控制
• 支持左右扩展模块以实现系统扩展

运动控制

• 支持直线插补与圆弧插补，实现多轴协调
• 跟随（follow‑up）功能，适用于凸轮与轮廓跟踪
• 4–10 通道 100 kHz 脉冲输出
• 高速计数：4–10 通道（单相最大 80 kHz，AB 相最大 50 kHz）

通信

• RS232、RS485 串口
• 2 × RJ45 以太网端口
• 支持以太网通信与 X‑NET 现场总线集成

典型应用

• 多轴运动系统（包装、CNC 分度、贴标）
• 需要精确脉冲时序的自动化装配与搬运线
• 需要可扩展 I/O 与现场总线连接的机床与设备

技术规格

• 系列名称：XLME series
• 程序容量：1 MB
• 处理速度：约为 XDM 系列的 2–3 倍（基本指令 0.01–0.03 µs）
• 内部资源空间：1M
• 最大 I/O：576 点
• 支持 I/O 顺序控制
• 运动功能：直线插补、圆弧插补、跟随功能
• 高速输出：4–10 通道 100 kHz 脉冲输出
• 高速计数：4–10 通道（单相最大 80 kHz，AB 相最大 50 kHz）
• 通信端口：RS232、RS485、2 × RJ45
• 支持以太网通信与 X‑NET 现场总线
• 支持左右扩展模块
• 支持最多 10 通道脉冲输出
