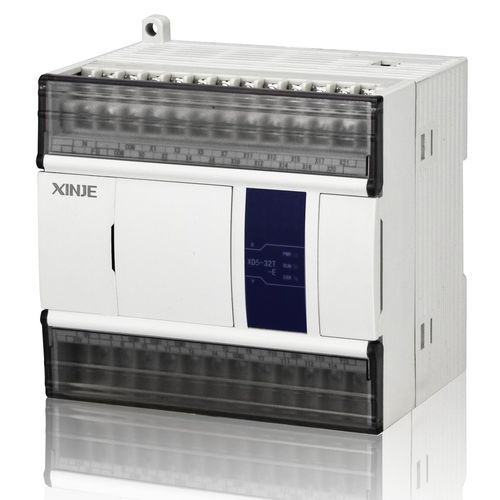

增强型可编程控制器 XD5 series

紧凑型内置I/O带有可扩展 I/O 卡

概述
XD5 series 是一款可编程逻辑控制器，除具备标准 PLC 功能外，处理速度更快（约为 XC 系列的 15 倍）、内部资源空间更大，并提供 2–10 通道高速脉冲输出。支持右侧扩展模块、BD 扩展板（16 点型号不支持）、左侧 ED 扩展模块以及 SD 卡存储扩展（16 点型号除外），可满足多种自动化需求。

基本功能与配置

• 程序容量：512KB
• 基本指令执行时间：0.02–0.05 µs
• 最大 I/O：592 点
• 支持 I/O 顺序控制

高速输入输出

• 2–10 通道 100 kHz 脉冲输出
• 3–10 通道高速计数（单相最大 80 kHz，AB 相最大 50 kHz）

通信功能

• RS232
• RS485
• X-NET 现场总线
• USB 高速下载（最高 12 Mbps）

技术规格

• 程序容量：512KB
• 基本指令：0.02–0.05 µs
• 最大 I/O 点数：592
• 支持 I/O 顺序控制
• 高速脉冲输出：2–10 通道，100 kHz
• 高速计数：3–10 通道（单相最大 80 kHz，AB 相最大 50 kHz）
• 通信端口：RS232、RS485
• 现场总线：X-NET
• USB 高速下载：最高 12 Mbps
• 处理速度：约为 XC 系列的 15 倍
• 扩展支持：右侧扩展模块、BD 扩展板（16 点型号不支持）、左侧 ED 扩展模块
• 存储扩展：支持 SD 卡（16 点型号除外）
