陶瓷棒

用于氮化硅锆高温

Overview

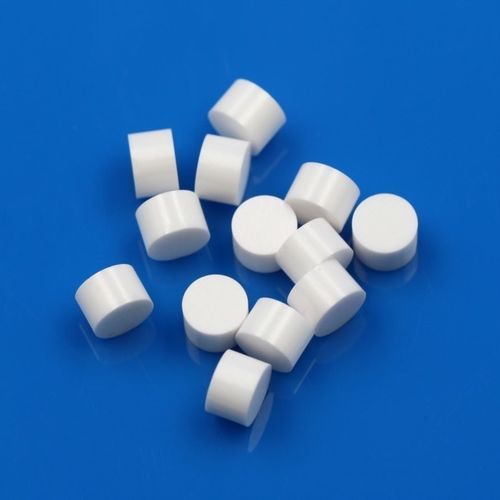

Innovacera 技术陶瓷插片专为井下桥塞（bridge plug）和压裂塞（frac plug）滑条系统设计。主要尺寸为 OD 9 mm × 6 mm。根据工况可采用氧化锆（ZrO2）或氮化硅材质制造。该类插片是安装可钻桥塞与分段压裂桥塞的关键啮合元件，有助于实现地下隔离作业的安全与效率。

Properties

• 在置入时啮合套管内壁
• 在作业过程中维持井筒压力
• 压裂后可实现快速且干净的铣削出塞
• 耐高温、高压、酸性及高盐度环境
• 置入力通过芯轴传递
• 插片扩张并与套管啮合以形成机械咬合
• 密封元件启用以隔离压力区
• 置入后形成安全的井下屏障

Zirconia Ceramic Material Properties
Physical Properties
Properties — Unit — Value
Main Composition — % — ZrO2: 94.65%, Y2O3: 5.35%
Density — g/cm3 — ≥6.0
Water Absorption — % — 0.00

Mechanical Properties
Hardness — HV — 1,400.00
Bending Strength — Kgf/mm2 — 11.00
Compressive Strength — Kgf/mm2 — 25.00

Thermal Properties
Thermal Expansion Coefficient (0–1000℃) — 10-6/K — 9.5×10-6
Thermal Shock Resistance — T(℃) — 360.00
Thermal Conductivity — W/m·K — 3.00

Electrical Properties
Volume Resistance Rate (20℃) — Ω·cm — >10^12

Advantages

• 降低总体作业成本和非生产时间（NPT）
• 替代传统碳化物解决方案
• 提升井下工具在严苛工况下的可靠性
• 为复杂和非常规的油气作业而设计

Applications

• 页岩气与致密油多段压裂
• 高温高压井（HTHP）
• 酸性和高盐度井
• 井下作业干预与重完井
• 地热井
• 管道检测部件与泵用耐磨垫片

Specifications

• 主要尺寸：OD 9 mm × 6 mm
• 典型材料：氧化锆（用Y2O3稳定的ZrO2）或氮化硅
• 主要成分（氧化锆示例）：ZrO2: 94.65%, Y2O3: 5.35%
• 密度：≥6.0 g/cm3
• 吸水率：0.00%
• 硬度：约 1,400 HV
• 弯曲强度：11.00 Kgf/mm2
• 抗压强度：25.00 Kgf/mm2
• 热膨胀系数（0–1000℃）：9.5×10-6 /K
• 耐热冲击：360 ℃
• 导热率：3.00 W/m·K
• 体积电阻率（20℃）：>10^12 Ω·cm
• 设计用于啮合套管壁、隔离压力区并实现快速、干净的铣削出塞
