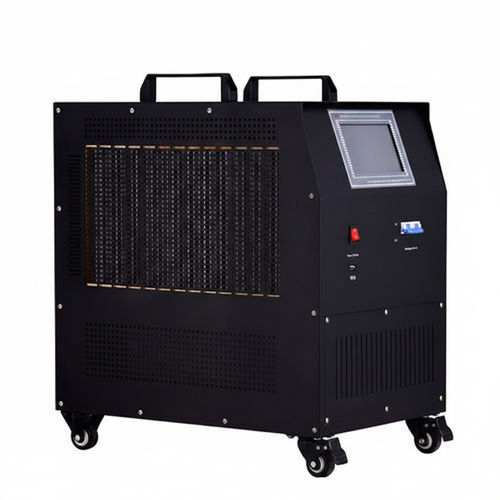

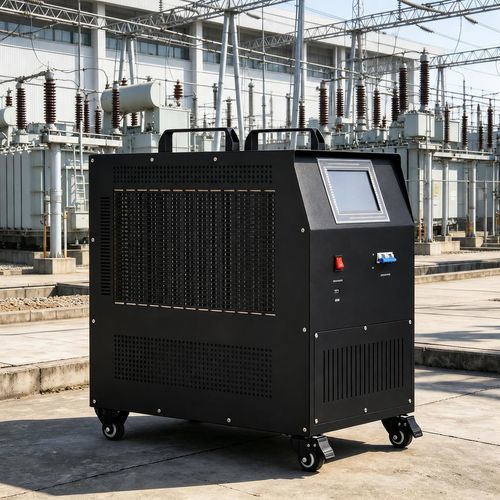

直流充放电测试仪 UHV-220/30CFK

实验室手提交流

UHV-220/30CFK 是一款用于电池包的充放电测试仪，集可调宽电压范围、可配置电流档位、无线单体监测及双CPU安全架构于一体，适用于实验室与生产线测试。

主要特点：

• 可连续调节的电压范围（可配置为 10–300 V 或 10–600 V），满足多档位电池包测试需求。
• 集成功能：充电、放电、单体检测、在线监测及激活于一台设备。
• 无线单体监测模块：每模块最多支持 12 个单体同时采集。
• PC 分析软件（中文界面），支持远程放电控制与 USB 数据导出。
• 本地数据存储：2 GB 内部存储用于测试数据保留。
• 双 CPU 架构，测量与安全控制分离。
• 测试控制灵活：可在不中断进行中循环的情况下修改参数或临时暂停；支持电压/时间/容量触发自动停止。

技术优势：

• 覆盖范围广的电压支持（10–600 V），适配多种电池包配置。
• 一体化测试方案，减少外置设备需求，适合台架与产线使用。
• 单体级无线监测，便于细粒度数据分析与故障定位。
• 通过 CPU 冗余与绝缘试验提升安全性与测量可靠性。
• 运行模式灵活：单机、并联多台、远程控制与状态监测。

技术参数 / 规格：

• 工作模式：可单机使用、可多台并联使用；支持远程控制与状态监测。
• 充电电压：10–300 V（标准）或 10–600 V（扩展）。
• 充电电流（可选）：0–40 A、0–60 A、0–20 A（视配置而定）。
• 放电电压：10–300 V（标准）或 10–600 V（扩展）。
• 放电电流（示例区间）：10–19 V：0–50 A；19–180 V：0–100 A；180–300 V：0–50 A。高电流版本：10–19 V：80 A；19–180 V：120 A；180–300 V：80 A；300–600 V：50 A。
• 电流精度：±1%。
• 电压精度：±0.5%。
• 单体电压精度：±0.2%。
• 单体电压测量范围/分辨率：0.500 V – 16.00 V（分辨率 1 mV）。
• 充放电时间：0 ~ 99 小时 59 分钟。
• 电源：AC 220 V / 380 V；单相三线制 220 V AC（−20% ~ +30%），频率 45 ~ 65 Hz。
• 耐压试验：输入‑机壳 2200 V DC 1 分钟；输入‑输出 2200 V DC 1 分钟；输出‑机壳 700 V DC 1 分钟。
• 安全标准：符合 EN61095。
• 外形尺寸：461 x 225 x 390 mm。
• 重量：单充电器 17.5 kg；双充电器 20 kg。
• 搬运：工业万向轮。
• 散热：强制风冷。
• 工作温度：-5 ~ 50 °C；存储温度：-40 ~ 70 °C。
• 湿度：相对湿度 0 ~ 90%（40±2 °C 时）。
• 额定海拔：4000 m。
• 噪音：< 60 dB。
• AC 输入布线：GB 插座，适配 1 ~ 1.5 mm² 电缆。
• DC 输出布线：仪表 25 mm² 电缆，带快速接头（红 = 正，黑 = 负）。
• 数据接口：USB 导出与 PC 软件分析；内部存储 2 GB。
