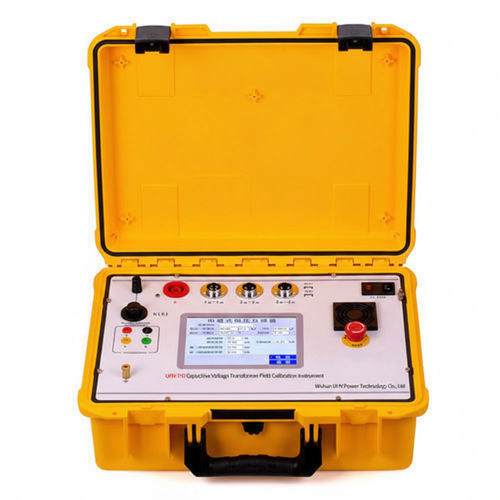

电压校准器 UHV-740
电阻电力参数用于变压器

添加到我的收藏夹

添加到产品对比表

产品规格型号

物理尺寸

电压, 电阻, 电力参数

应用

用于变压器, 电压互感器

选项

手提式, 存档记录功能, 集成数据记录器, 信息化

温度

最多: 40 °C
(104 °F)

最少: 5 °C
(41 °F)

湿度范围

最多: 80 %

最少: 0 %

电压

最多: 100 V

最少: 0 V

产品概述

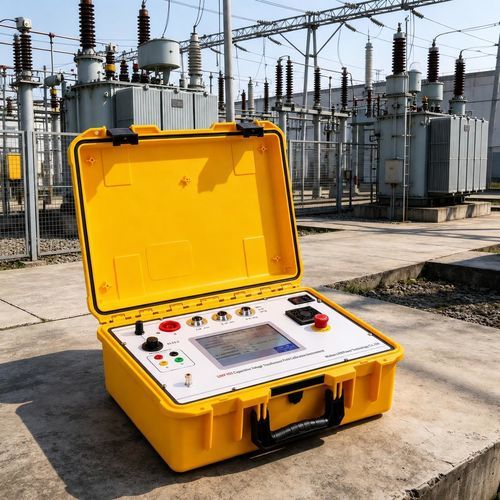

UHV-740 是一款面向现场的全能 GIS 校准器，用于现场校准容量式电压互感器（CVT）和电磁式电压互感器（PT）。通过低压测量与变压器负载曲线外插相结合，可在多档比（6–500 kV/√3）下精确测量比率与位相误差。

主要特性与优势

一体化测试方案：通过对变压器负载曲线进行外插，消除外接升压源和负载箱的需求，可在20%–120%负载范围内测量 PT/CVT 误差（比率与位相），符合国家标准。
参数测量全面：支持 PT/CVT 比率与位相误差、CVT 部分电压比与电容、中间 PT 比率/电压、直流电阻以及极性/比率/接线检查。
效率与安全：一键完成整套测试以减少人为错误与风险；在<4 kV 条件下运行并具多层保护；快速变频技术具抗干扰能力。
以用户为中心的设计：WINCE 操作系统，触摸/鼠标双模式操作，直观接线图，双 USB 端口即时导出数据；16 GB 内部存储可保存数百万条数据。

主要测试与测量项目

技术规格

运行环境：温度 5–40 °C；相对湿度 <80%（25 °C）；海拔 <4500 m；电源频率 50 ± 0.5 Hz。
可测变压器类型：GIS 电磁式（PT）、容量式电压互感器（CVT）。
一次电压范围：6–500 kV/√3（也接受非标一次电压）。
支持的二次电压：100 V、100 V/√3、110 V、110 V/√3、100/3 V。
误差测量精度（比率/位相）：0.05%。
部分压力比测量精度：0.5%。
部分电压电容测量精度：2%。
直流电阻测量精度：0–0.1 Ω → 3%；0.1–50 Ω → 1%。
内部标准变压器比率范围：包括 6 kV/100 V（及 6 kV/√3 /100 V/√3）、10 kV/100 V（及 10 kV/√3 /100 V/√3）、35 kV/100 V（及 35 kV/√3 /100 V/√3）、110 kV/100 V（及 110 kV/√3 /100 V/√3）、220 kV/100 V（及 220 kV/√3 /100 V/√3）、330 kV/100 V、500 kV/√3 /100 V/√3。
内部标准精度等级：0.02%。
校验部分：电压范围 0–100 V（转盘指示器误差 0.5%）；比率误差 0.001%–3%（100 V）；角差 0.00′–50′（100 V）；误差表达式 △X = ±(2%×X + 2%×Y ± 2 words)；△Y = ±(2%×X + 2%×Y ± 2 words)。
导纳范围：0.1 ms–99.9 ms。
存储与连接：16 GB 内部存储；双 USB 端口用于数据导出。
外形尺寸（mm）：496 × 394 × 185。
重量：14.0 kg。
