绝缘故障定位器 PDF1000

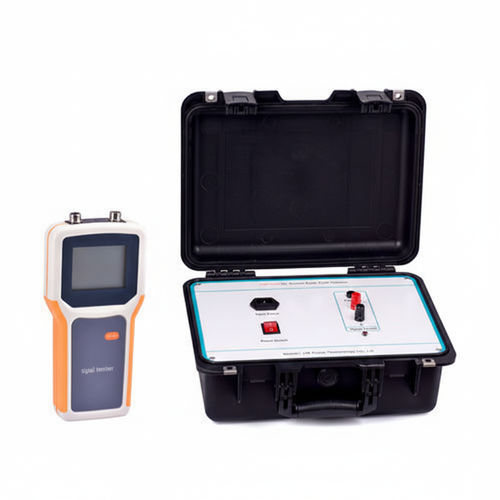

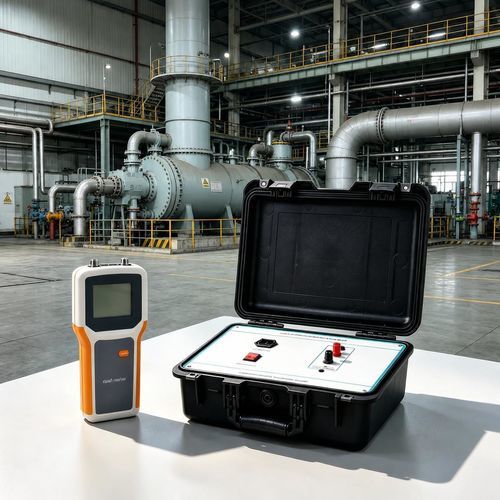

PDF1000 是一款便携式 DC 系统接地故障检测仪，适用于不同电压等级的直流系统接地故障定位与测量。该设备集成高精度信号发生器、内置电池的信号接收器及夹具附件，可在不中断 DC 系统运行的情况下实现持续的故障定位和接地电阻测量。

主要特性

• 操作简便：通电即用，无需复杂按键操作。
• 非侵入式：无需停用浮充电器或其他电源即可定位故障。
• 多电压支持：适用于 220V、110V、48V、24V DC 系统。
• 便携接收机：内置电池，现场使用无需外接电源。
• 连续搜索：可在系统正常运行时持续查找接地点。
• 抗干扰能力强：抵消系统分布电容的影响。
• 智能充电管理：缩短充电时间并延长电池寿命。

适用场景

• 发电厂、变电站、矿山、化工厂及其他直流供电部门。

技术参数 / 规格

• 信号发生器
  • 输出信号频率：2.5 Hz
  • 空载输出电压：±20 V ±5%
  • 信号电压幅值误差：<5%
  • 短路输出电流：≤ 80 mA
  • 输出端冲击耐受：400 V DC
  • 电源电压：AC 220 V ±10%
  • 电源频率：50 Hz ±5%
  • 输入保险：200 mA
  • 最大功率：3 W
  • 外形尺寸（信号发生器）：300 × 270 × 200 mm
• 信号接收器
  • 信号电流检测灵敏度：0.5 mA
  • 信号发生器阻抗：40 KΩ
  • 最大输出电流：2.5 mA
  • 接收器显示：数值 0 ~ 19
  • 外形尺寸（接收器）：210 × 100 × 32 mm
  • A 型夹：Φ 50 mm
  • B 型夹：Φ 7 mm × 9 mm
• 整机
  • 最大检测接地电阻：300 kΩ
  • 接地电阻测量精度：0 ~ 4.5 kΩ，误差 ≤ 0.5 kΩ；4.5 kΩ ~ 300 kΩ，误差 ≤ 10%
• 尺寸与重量
  • 主机外形尺寸：340 × 290 × 140 mm
  • 主机重量：3.96 kg
  • 附件/箱体外形尺寸：390 × 290 × 140 mm
  • 附件重量：2.8 kg
• 别名
  • 接地故障检测仪
  • 接地故障定位器
  • 直流系统接地故障检测仪
