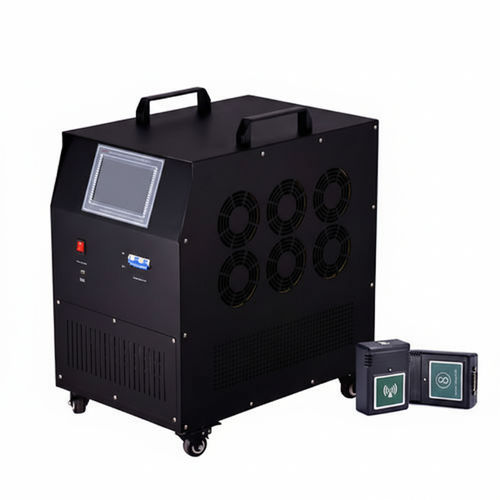

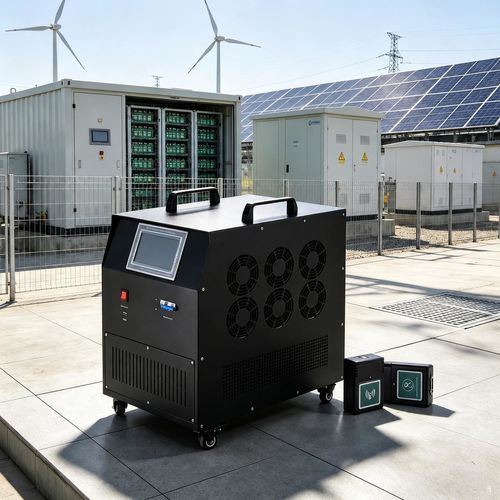

直流充放电测试仪 UHV-220/30CF

手提电流恒定对流冷却

UHV-220/30CF 电池充放电测试仪用于检测电池组的充放电参数并作为受控放电负载。通过连续控制放电电流，实现设定值的恒流放电。

主要功能

• 可单机使用或与其他机组并联使用；支持远程控制与状态监测。
• 五合一集成：充电、放电、单体检测、在线监测与激活。
• 单体电压无线监测（每个无线模块最多监测12个电池单体）。
• 支持带远程放电功能的后台分析软件；主机具备USB接口及2GB内部数据存储。
• 双CPU架构提高安全性、可靠性与测量精度；放电过程中可暂停并修改参数而不终止测试。

技术参数

• 工作模式：单机、并联、远程控制与状态监测。
• 适用电池包：48V / 110V / 220V / 380V。
• 充电电压范围：48V：40–60V；110V：95–150V；220V：190–300V；380V：350–450V。
• 充电电流范围：48V：10–150A；110V：1–80A；220V：1–40A；380V：1–20A。
• 放电电压范围：48V：38–60V；110V：80–135V；220V：176–270V；380V：300–460V。
• 放电电流范围：48V：0–150A；110V：0–150A；220V：0–100A；380V：0–50A。
• 电流精度：1%。
• 电压精度：0.5%。
• 单体电压精度：0.2%。
• 单体电压范围与分辨率：0.500V–16.00V（分辨率1 mV）。
• 充放电时间：0–99小时59分钟（可设置）。
• 电源：AC 220V / 380V。
• 冷却方式：强制风冷。
• 外形尺寸：610 × 390 × 675 mm；净重：61 kg；配工业万向轮便于搬运。

工作环境

• 工作温度：-5～50 °C；存储温度：-40～70 °C。
• 相对湿度：0–90%（参考 40 ±2 °C）。
• 额定海拔高度：最高 4000 m。
• 噪声：< 60 dB。

电源与安全

• 工作电压（市电）：单相三线制 220V AC（-20% ～ +30%），频率 45–65 Hz。
• 耐压试验：输入-外壳 2200V DC 1 分钟；输入-输出 2200V DC 1 分钟；输出-外壳 700V DC 1 分钟。
• 安全标准：符合 EN61095（按页面说明）。

接线

• 交流输入：GB 插座，适配 1–1.5 mm² 电缆。
• 直流输出：仪表用 25 mm² 电缆与快速连接插头（红 = 正极，黑 = 负极）。

附加特性

• 集成的测试、监测与激活功能，适用于现场与实验室使用流程。
• 单体无线监测模块简化电池单体数据采集（每模块最多12个单体）。
• USB 接口与 2GB 内部存储支持本地数据记录；配套分析软件支持远程控制与数据分析。
• 放电过程中可暂停并调整参数，提升测试灵活性。

型号与规格

• 型号：UHV-220/30CF。
• 适用系统与范围：参见上述技术参数。
• 精度汇总：电流 1%；电压 0.5%；单体电压 0.2%。
