网络测试仪 UHV-803

相位顺序DAC相位

产品概述

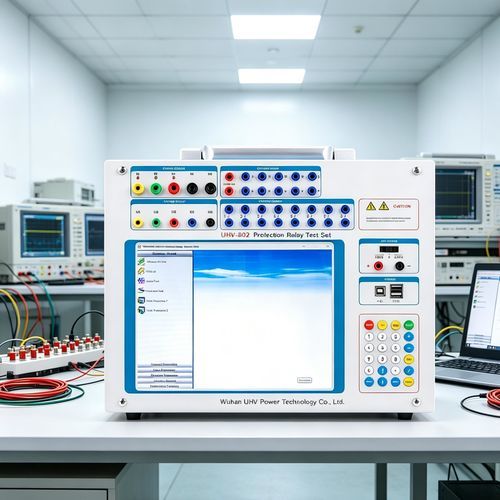

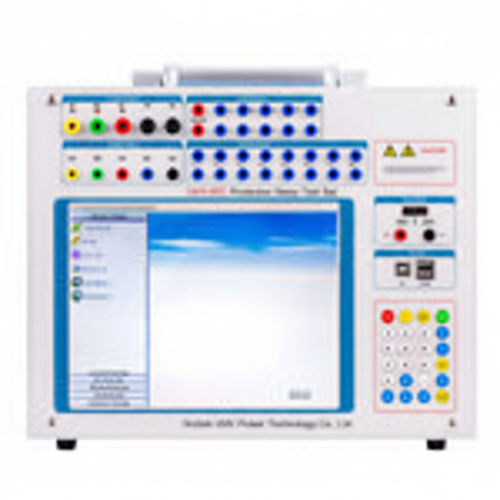

UHV-803 是一款符合 DL/T624-1997 的紧凑型三相继电保护测试仪。采用 DSP+FPGA 主控架构、真实 16 位 DAC、模块化线性大功率放大器、8.4 英寸 TFT（800×600）显示，支持单机或 PC 联机，适用于现场与实验室检定任务。

主要特性

• 灵活多通道输出：可配置 4 相电压与 3 相电流输出，支持标准测试及变压器差动、快速投切等专用测试。
• 电脑控制操作：可直接连接笔记本/台式机，实现自动化测试、数据记录与报告导出。
• 线性高保真放大：模块化非开关放大器，降低各电流范围的高/中频干扰。
• 便携式 DSP 主机：DSP 控制的高速处理提供精确波形，机箱紧凑适合现场使用。
• 智能测试软件：支持保护定值校核、故障回放、数据记录、矢量图与自动生成报告。
• 辅助直流输出：内置 110V/220V DC 输出为辅助设备供电。
• 扩展连接性：USB 端口用于设备通信与数据传输。
• 运行保护：热管理、软启动及诊断保护。

产品参数
交流电流输出
输出精度：0.2°；相电流（RMS）：0–40 A；三相并联电流（RMS）：0–120 A；相电流长期允许值（RMS）：10 A；相电流最大输出功率：420 VA；三并联最大输出功率：900 VA（最大允许工作时间 10 s）；频率范围（基波）：0–1000 Hz；谐波次数：1–20。

直流电流输出
输出精度：0.5°；输出电流：0–±10 A/相；0–±30 A（3 并联）；最大输出负载电压：20 V。

交流电压输出
输出精度：0.2°；相电压（RMS）：0–120 V；线电压（RMS）：0–240 V；相/线 输出功率示例：80 VA / 100 VA；频率范围（基波）：1–1000 Hz；谐波次数：1–20。

直流电压输出
输出精度：0.2°；相电压输出范围：0–±160 V；线电压输出范围：0–±320 V；相/线 输出功率示例：70 VA / 140 VA。

开关量与时间测量
开关输入：10 路；零位接点：1–20 mA；电位接点接入电平：'0' = 0–+6 V；'1' = +11 V–+250 V；开关输出：8 对（DC：220 V/0.2 A；AC：220 V/0.5 A）；时间测量范围：0.1 ms–9999 s，测量精度 0.1 ms。

机械与环境
类型：工业控制型；外形尺寸：375×305×140 mm³；整机重量：13 kg；电源：AC 220 V ±10%，50/60 Hz；工作环境温度：-10 ℃～+50 ℃。

特性 / 技术参数

• 型号：UHV-803
• 品牌：UHV
• 主控架构：DSP + FPGA，真实 16 位 DAC
• 显示：8.4 英寸 TFT，800×600
• 操作系统：Windows XP（主机）；支持 PC 控制
• 主要 I/O：可配置 4 相电压输出、3 相电流输出、多通道开关量 I/O、USB
• 主要量程：交流电流相 0–40 A；三相并联 0–120 A；交流电压相 0–120 V；线 0–240 V
• 精度：交流输出/电压/电流 0.2°；直流电流 0.5°
• 最大功率：相电流 420 VA；三并联 900 VA（10 s）
• 时间测量：0.1 ms 分辨率；范围 0.1 ms–9999 s
• 辅助直流输出：110 V / 220 V
• 保护：热管理、软启动、诊断保护
• 尺寸 / 重量：375×305×140 mm³；13 kg
