功率测试仪 UHV-702

相位顺序电动相位

概述

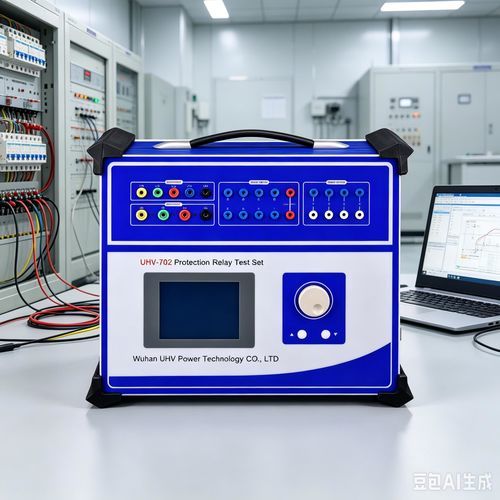

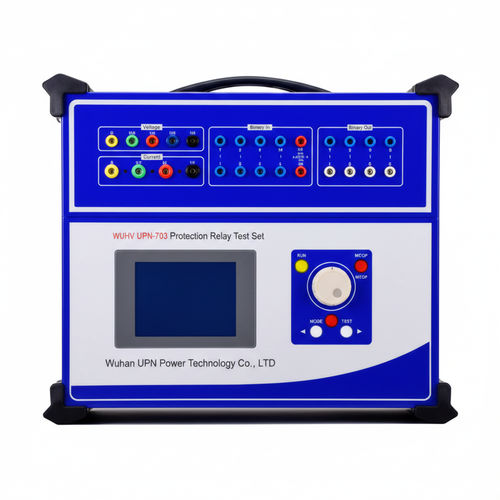

UHV-702 是一款便携式三相继电保护测试套件，适用于现场校验、标定与保护测试自动化。设备具备 4 相电压与 3 相电流输出、320×240 点阵 LCD 与旋转控制器，支持单机直观操作；连接 PC（Windows 软件，中文界面）可实现高级自动化测试、实时数据存储与报告打印。

主要特征

• 标准输出：4 相电压 + 3 相电流；单相电压最高 120 V；单相电流最高 40 A（10 s）；三相并联电流最高 120 A；第四相 Ux 可配置（3U0 / 同步检测 / 用户自定义）。
• 单机操作：大屏 LCD 与旋转控制器，便于现场快速验证。
• 双模式运行：单机与 PC 连接两种模式，PC 软件支持自动化测试方案、参数扫描与实时记录。
• 高级测试功能：三相差动、快速母线置换、后备自动重合闸、同步检查、故障回放、矢量显示与波形绘制。
• 数字 I/O：兼容 0–250 V 信号的接点输入（自动识别），7 路输入及 2 对无源触点输出；I/O 可扩展。
• 安全与可靠性：优化散热、软启动、故障自检与自动锁定功能。
• 独立 DC 辅助输出：110 V 与 220 V 专用输出，满足辅助供电需求。

交流电流输出 — 参数

• 输出精度：0.2 class
• 相电流（有效值）：0–40 A
• 三相并联电流（有效值）：0–120 A
• 相电流长期允许值（有效值）：10 A
• 相电流最大输出功率：450 VA；三相并联最大输出功率：900 VA（最大 10 s）
• 频率范围（基波）：在线 0–1000 Hz，单机 0–300 Hz
• 谐波次数：在线 0–20 次，单机 0–6 次

直流电流输出 — 参数

• 输出精度：0.5 class
• 输出电流：0–±10 A/相，三并联 0–±30 A
• 最大输出负载电压：20 V

交流电压输出 — 参数

• 输出精度：0.2 class
• 相电压（有效值）：0–120 V
• 线电压（有效值）：0–240 V
• 相/线输出功率：80 VA / 100 VA
• 频率范围（基波）：在线 0–1000 Hz，单机 0–300 Hz

直流电压输出 — 参数

• 输出精度：0.5 class
• 相电压幅值：0–±160 V
• 线电压幅值：0–±320 V
• 相/线输出功率：70 VA / 140 VA

开关量与时间测量

• 开关输入：8 路；空接点检测 1–20 mA，24 V；电位接点接入："0" = 0–+6 V；"1" = +11 V–+250 V
• 开关输出：4 对（DC：220 V / 0.2 A；AC：220 V / 0.5 A）
• 时间测量：范围 0.1 ms–9999 s；分辨率/精度 0.1 ms

优势

• 输出规格满足保护校验需求
• 支持包含自动化流程的完整测试功能
• 便携设计适合现场使用
• 本地操作直观，便于结果读取与控制
• I/O 可扩展并支持 PC 集成以满足复杂工作流程

适用场景

• 电力系统：线路保护校验、主变差动测试、励磁控制测试与故障仿真
• 电气制造与运行：研发、生产质检、保护装置的校准与维护
• 科研与教学：实验验证与继电保护教学
• 特殊领域：牵引、铁路与航空等系统的差动保护测试

特性 / 技术规格

• 型号：UHV-702
• Manufacturer/Brand: Wuhan UHV Power Technology Co.,Ltd.
• 显示：320×240 点阵 LCD
• 交流电流输出：相 0–40 A；三相并联 0–120 A
• 交流电压输出：相 0–120 V；线 0–240 V
• 直流电压输出：相 0–±160 V；线 0–±320 V
• 输出精度：交流 0.2 class；直流 0.5 class
• 频率范围：在线最高 1000 Hz；单机最高 300 Hz
• 开关 I/O：7 路接点输入（兼容 0–250 V），2 对开关输出
• 辅助 DC 输出：110 V 与 220 V
• 时间测量：0.1 ms–9999 s；精度 0.1 ms
