网络测试仪 UHV-802

性能电流脉冲电压

产品简介

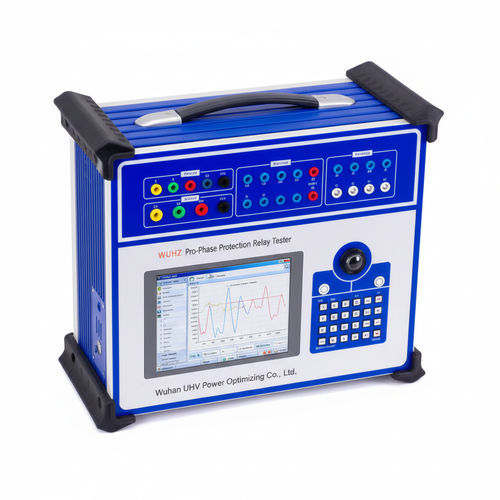

UHV-802 是一款用于二次电流注入试验与继电保护验证的三相继电保护测试仪。内置工业控制计算机（Windows）、6.4" 真彩 TFT 显示、轨迹球和优化面板键盘，可单机现场操作或由外部 PC 控制。

主要功能

• 灵活输出：标准 4 相电压与 3 相电流输出；相电流 0–40 A，三相并联可达 0–120 A；相电压 0–120 V，线电压 0–240 V。
• 高保真线性放大器（非开关型），在全电流范围内提供干净、低失真的波形。
• DSP 控制主机实现高速实时处理、宽频带（0–1000 Hz）与高分辨率 D/A 转换。
• 双重工作模式：内置键盘/鼠标的单机运行，或通过 USB/RS232/Ethernet 由外部 PC 控制。
• 内置可调直流辅助电源（110 V 和 220 V），并提供完整的 I/O 包括开关量输入/输出及时间测量通道。

对测试工程师的优势

• 采用 DSP 与高精度 A/D，实现精确的信号生成与测量，提升保护测试可靠性。
• 支持自动化测试序列、故障重放与报告生成，减少人工操作与文档工作量。
• 轻便一体化设计适用于现场调试、维护与故障排查。
• 具备热保护、硬件保护和软件诊断等完整自保护功能，保障设备与测试安全。

应用场景

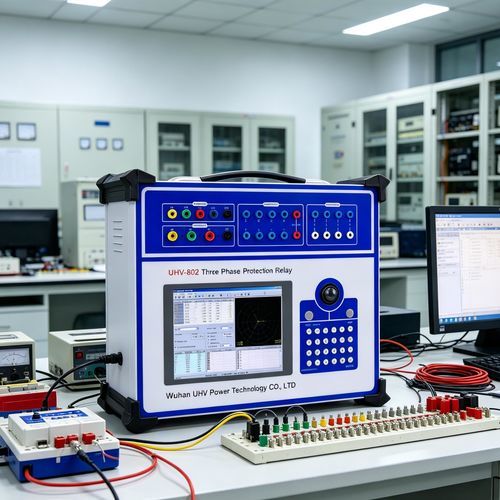

• 继电保护装置与保护方案的投运验收（FAT）与现场调试。
• 变电站、发电厂与工业现场的定期维护与校准。
• 故障仿真与定位，支持故障重放与矢量图分析。

产品详情 — 电气输出

交流电流输出（AC）
相电流（有效值）：0–40 A
输出精度：0.2°
三相并联电流（有效值）：0–120 A
相电流长时间额定：450 VA
3 并联最大输出功率：900 VA
3 并联最大允许工作时间：10 s
频率范围（基波）：0–1000 Hz
谐波阶次：0–20

直流电流输出（DC）
输出电流：0–±10 A / 相；0–±30 A（3 并联）
输出精度：0.5°
最大输出负载电压：20 V

交流电压输出（AC）
相电压（有效值）：0–120 V
输出精度：0.2°
线电压（有效值）：0–240 V
相/线输出功率：80 VA / 100 VA
频率范围（基波）：0–1000 Hz
谐波阶次：0–20

直流电压输出（DC）
相电压输出范围：0–±160 V
输出精度：0.5°
线电压输出范围：0–±320 V
相/线输出功率：70 VA / 140 VA

开关量 I/O 与时间测量
开关输入：8 路（空接点 1–20 mA，24 V）。电位接点："0": 0–+6 V；"1": +11 V–+250 V
开关输出：4 对（DC: 220 V/0.2 A；AC: 220 V/0.5 A）
时间测量：范围 0.1 ms–9999 s；精度 0.1 ms

常见问题（摘录）

• 问：为何需要定期对继电保护进行测试？ 答：用于发现老化、参数漂移等问题，确保保护动作正确。
• 问：微机式测试仪有哪些优势？ 答：DSP/微处理器控制实现更高精度、自动化及复杂故障仿真能力。

技术规格

• 型号：UHV-802
• 显示：6.4" TFT 真彩
• 操作系统：内置 Windows（英文界面）
• 接口：USB、RS232、10/100M 网络
• AC 相电流：0–40 A；三相并联：0–120 A
• AC 相电压：0–120 V；线电压：0–240 V
• DC 输出：电流 ±10 A/相、±30 A（3 并联）；电压 ±160 V 相、±320 V 线
• 频率范围：0–1000 Hz；谐波：0–20
• 时间测量：0.1 ms–9999 s；精度 0.1 ms
