相位测试仪 UHV-1201

相位顺序电压性能

产品简介

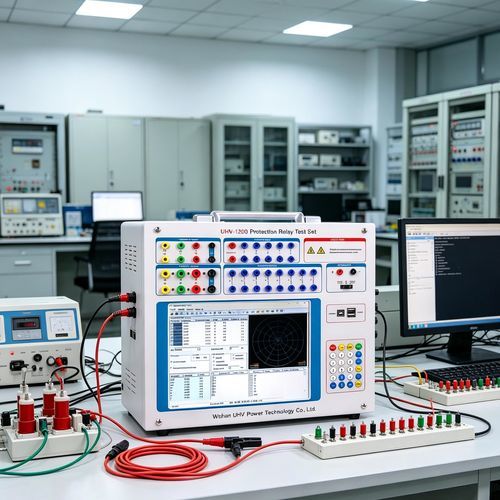

UHV-1201 为符合 DL/T 624-2023 的紧凑型六相继电保护测试仪。仪器支持最多6相电压与6相电流的灵活组合（可扩展至12相），用于继电保护的全面校验，包括变压器差动试验与现场注入测试等场景。

产品特性

• 多样化输出配置
  • 标准：4相电压（120 V/相）＋3相电流（120 A/相）；可配置为6相电压与6相电流
  • 第4电压通道 Ux 可设为 3U0 或自定义电压
• 操作界面与控制
  • 集成轨迹球与优化键盘，大尺寸 TFT 显示（Chinese Windows OS）
  • 开机即用，便于现场快速操作
• 双重控制模式
  • 面板单机运行
  • 外部 PC 控制（功能一致）
• 高保真信号生成
  • DSP 控制输出与模块化线性（非开关）放大器，保持波形完整并降低高/中频干扰
  • 基波频率范围 0–1000 Hz，支持谐波 1–20
• 便携设计与保护
  • 外形尺寸 375×350×180 mm，整机重量 17 kg；快速启动适合现场测试
  • 优化热管理、软启动电路及硬件/软件保护并具自动故障诊断
• 完整测试软件
  • 自动化校验流程、保护整定验证、故障仿真与回放、实时数据记录、矢量显示与即时报告生成
• 辅助直流与连接性
  • 双路可调 DC 辅助输出 110 V/220 V，独立供电外接设备
  • 双 USB 与 RS232 接口；支持外接键盘/鼠标及 PC 通信

产品参数
型号: UHV-1201
Manufacturer: Wuhan UHV Power Technology Co.,Ltd
电流通道数：标准 6 相
电压通道数：标准 6 相
交流电流输出范围：30 A/相（或 6 相并联 180 A）
直流电流输出范围：±10 A/相
交流电压输出范围：0–120 V AC/相
直流电压输出范围：0–±160 V DC/相

交流电流输出
6 相每相（RMS）：0–30 A，精度 0.2
3 相每相（RMS）：0–60 A
6 相并联（RMS）：0–180 A
相长期允许工作值（RMS）：10 A
相最大输出功率：300 VA
6 相并联最大输出功率：1000 VA（满载允许时间：10 s）
频率范围（基波）：0–1000 Hz
谐波支持：1–20

直流电流输出
输出：0–±10 A/相，精度 0.5
最大输出负载电压：20 V

交流电压输出
相电压（RMS）：0–120 V，精度 0.2
线电压（RMS）：0–240 V
相/线 输出功率：80 VA / 100 VA
频率范围：0–1000 Hz
谐波支持：1–20

直流电压输出
相电压幅值：0–±160 V，精度 0.5
线电压幅值：0–±320 V
直流相/线 输出功率：70 VA / 140 VA

切换与 I/O
切换输入：8 路；无触点输入 1–20 mA，24 V；电位触点模式0：0–+6 V；模式1：+11–+250 V
4 对切换输出：DC 220 V/0.2 A；AC 220 V/0.5 A

时间测量与机械参数
时间测量范围：0.1 ms – 9999 s
测量精度：< 0.1 ms
外形尺寸：375 × 350 × 180 mm
整机重量：17 kg

技术规格

• 型号：UHV-1201
• 输出：最多 6 相电压与 6 相电流（可扩展至 12 相）
• 交流电流每相：0–30 A RMS（精度 0.2）
• 6 相并联交流电流：最高 180 A RMS
• 直流电流每相：0–±10 A（精度 0.5）
• 交流电压每相：0–120 V RMS（精度 0.2）
• 直流电压每相：0–±160 V（精度 0.5）
• 频率范围：0–1000 Hz；谐波：1–20
• 接口：双 USB、RS232；支持外接键盘/鼠标及 PC 控制
• 切换 I/O：8 输入，4 对输出
• 尺寸：375×350×180 mm；重量：17 kg
