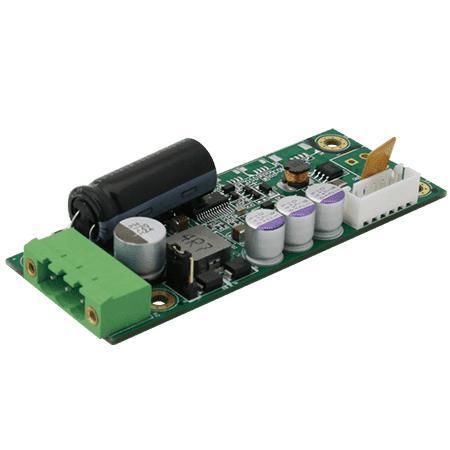

DC/DC变流器 / 降压型 WP12-40C

降压型DIN导轨电路板

概述
WP12-40C 是一款将 9–36V DC 输入转换为 12V DC、40W 额定输出的 DC-DC 转换模块。适用于工业、车载、通信及可再生能源系统，提供板载、机箱安装和 DIN 导轨三种机械安装形式，并支持高海拔及电源波动环境下运行。

主要特性

• 宽输入电压范围：9–36V DC
• 输出：12V DC，3.3A（40W）
• 高频 ZVS 拓扑以维持效率
• 低启动涌流，减小起动冲击
• 保护功能：OCP、OVP、短路自动恢复

认证

• CE
• FCC

应用场景
适用于太阳能、风电等可再生能源设备、 EV 充电装置、嵌入式系统、工业控制和通信设备，能在电压可变的直流供电环境中提供稳定的 12V 电源。不同的机械选型便于在 PCB、机箱或 DIN 导轨中集成。

产品详情
WP12-40C 系列采用高频零电压开关（ZVS）拓扑，可在整个输入范围内保持接近 90% 的效率并降低热应力。产品具有短路自动恢复保护，并于规格中给出最高可工作于 10,000 英尺海拔的能力。模块化设计有助于从非稳压电源向负载点实现系统级电源管理。

技术规格

• 输入电压：9V 至 36V DC
• 输出：12V DC
• 额定电流：3.3A（12V）
• 额定功率：40W
• 纹波与噪声：< 120 mV
• 线路稳压：< ±1%（额定输入）
• 负载稳压：< ±5%
• 效率：满载时可达约 90%
• 保护：OCP、OVP、短路自动恢复
• 工作湿度：10%–90% RH（无冷凝）
• 工作温度：0°C 至 50°C（系列规格可能对部分型号标注 −20°C 至 +70°C）
• 存储温度：−20°C 至 70°C
• 海拔：0 至 10,000 ft
• 外形尺寸：90 x 35 x 18.6 mm
