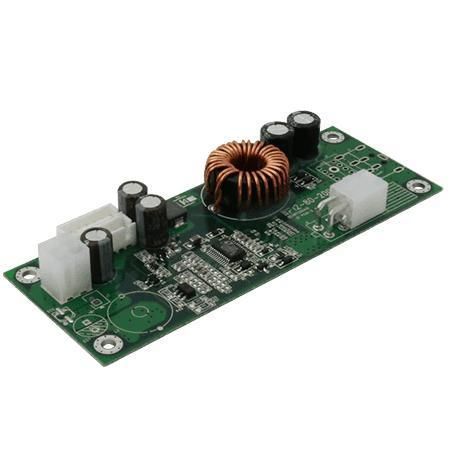

DC/DC变流器 / 降压型 WP12-80

DIN导轨电路板机箱式

产品概述
WP12-80 是一款 9–36V 输入到 12V 输出、额定 80W 的 DC/DC 转换模块，旨在从宽范围直流输入中提供稳定的 12V 输出。产品提供板载、机箱安装和 DIN 导轨安装三种形式，适用于工业、车载、可再生能源及远程/高海拔场景。

主要特性

• 宽输入范围：9–36V DC
• 额定输出：12V，6.67A（80W）
• 高频 ZVS 拓扑实现最高约 90% 的效率（满载）
• 低涌入电流
• 输出过流保护（OCP）与过压保护（OVP）
• 短路自动恢复保护与热保护

认证

• CE
• FCC

应用
适用于需从可变或未稳压直流源获得稳定 12V 电源的工业电源、车载系统、通信设备、太阳能/风能装置及电动充电终端等场景。

设计与保护
模块化设计便于在电源分配系统中集成。产品具备 OCP、OVP、短路自动恢复及热保护等保护功能，低涌入电流和宽输入容差提高了在电源波动环境下的可靠性。

技术规格

• 型号：WP12-80
• 功能：9–36V DC 输入至 12V DC 输出转换器
• 输入电压：9V 至 36V DC
• 输出：12V，6.67A
• 额定功率：80W
• 纹波与噪声：< 120mV
• 线性调整率：< ±1%（额定输入时）
• 负载调整率：< ±5%
• 效率：满载时可达约 90%
• 保护：OCP、OVP、短路自动恢复、热保护
• 认证：CE、FCC
• 工作湿度：10%–90% 相对湿度（无冷凝）
• 工作温度：0°C 至 50°C（系列部分机型标注 -20°C 至 +70°C）
• 存储温度：-20°C 至 70°C
• 海拔等级：0 至 10,000 ft
• 尺寸：120 x 45 x 19.6 mm
• 安装选项：板载、机箱、DIN 导轨
