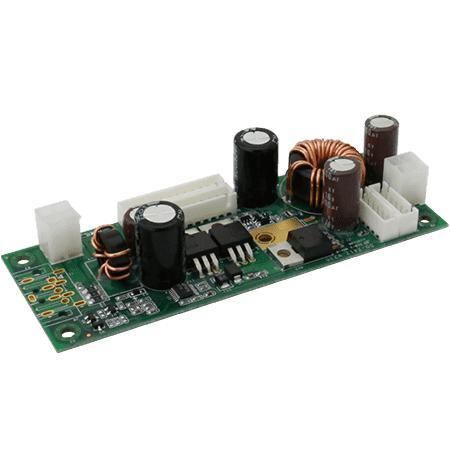

DC/DC变流器 / 降压型 DD-2412

DIN导轨电路板机箱式

概述
DD-2412 是一款宽输入 DC/DC 转换模块，可将 24V DC 输入转换为 12V DC 稳压输出，输出功率可达 100W（12V、10A）。适用于工业、车载和可再生能源的电力分配场景，需提供可靠的 12V 母线。提供板载、机箱和 DIN 导轨安装选项。请参阅规格以获取工作温度范围说明。

主要特性

• 高效 DC-DC 转换模块（满载时最高可达 90%）
• 低冲击电流
• 输出过流保护（OCP）与过压保护（OVP）
• 宽输入电压范围（规格参考：9–36V）
• 高频零电压开关（ZVS）拓扑，以在整个输入范围内保持高效率

认证

• CE
• FCC

应用

• 可再生能源系统（太阳能、风能）及电力子系统
• 电动汽车充电站及电力分配
• 工业控制与自动化系统
• 需要 24V→12V 转换的车载电子设备

安装与集成
DD-2412 系列支持板载、机箱和 DIN 导轨安装，以适配不同的机箱、机柜设计及模块化供电架构。

保护与性能说明

• 模块化配置下具备自动恢复的连续短路保护
• 低热耗设计便于在紧凑系统中集成
• 用于将非稳压电源高效分配至负载点转换器的设计

特性 / 技术规格

• 输入电压：24V DC（宽输入架构；参见规格 9–36V）
• 输出：12V DC，10A
• 额定功率：100W
• 纹波与噪声：< 120 mV
• 线性调节：< ±1%（在额定 9~36V 输入时）
• 负载调节：< ±5%
• 效率：最高可达 90%（满载）
• 保护：OCP、OVP
• 认证：CE、FCC
• 工作湿度：10% 至 90% RH，非冷凝
• 工作温度：0°C 至 50°C（产品系列在满载时可标注 -20°C 至 +70°C — 请参见数据表）
• 存储温度：-20°C 至 70°C
• 海拔：0 至 10000 ft
• 尺寸：120 x 45 x 25.6 mm
