DC/DC变流器 / 降压型 ML-1280

电路板集成式车用

概述
Winmate ML-1280 是为军事与国防电源系统设计的 DC/DC 转换模块，符合 MIL-STD-1275E 标准。模块集成了 surge-stopper 电路、6600W 瞬态电压抑制器 (TVS) 与 eFuse 保护，可应对电压尖峰、反极性和过载/过温事件。输入范围为 9–36V DC，典型输出示例为 12V @ 6.67A（80W）。

主要特性

• 符合 MIL-STD-1275E
• 高效 DC-DC 转换（满载时最高可达 90%）
• 宽输入范围：9–36V DC
• 低冲击电流设计
• 输出过流保护（OCP）及输出稳压
• 输入反极性保护
• surge-stopper 设计与 6600W 瞬态电压抑制器（TVS）
• 完整 eFuse 保护（欠压、过压、过载、过温）

认证

• MIL-STD-1275E
• FCC
• CE

规格
输入电压：9V 至 36V DC
示例输出/负载：12V @ 6.67A（80W）
额定功率：80W
效率：满载时最高 90%
纹波与噪声：<120 mV
线性调节：< ±1%（输入 9–36V）
负载调节：< ±5%
保护特性：OCP、OVP、输入反极性保护、surge-stopper 设计、6600W TVS、eFuse（UVP/OVP/OLP/OTP）

环境

• 工作湿度：10%–90% RH，非冷凝
• 工作温度：0°C 至 50°C
• 存储温度：-20°C 至 70°C
• 海拔高度：0 至 10000 ft

机械

• 尺寸：110 x 50 x 18.1 mm

应用与产品说明

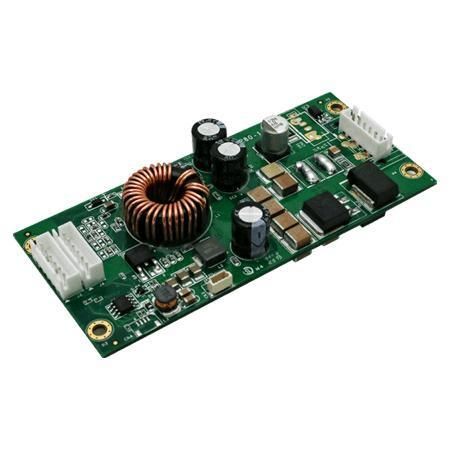

ML-1280 适用于防御平台、军用车辆和需要 MIL-STD-1275E 合规与多层瞬态保护的工业级嵌入式系统。产品图片通常展示 PCB 布局、高功率 TVS、eFuse 元件及反极性保护措施。
