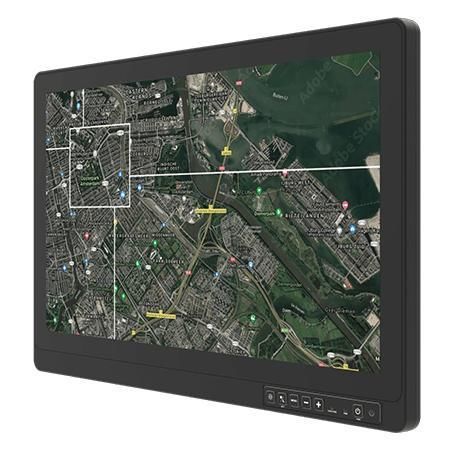

多点触摸屏式显示器 W22L100-67N1-NI

感应电容PCAP电容式触摸屏用于显示屏

概述
Winmate W22L100-67N1-NI 是一款 21.5 英寸 NVIS 支持的全 IP67 工业级触控显示器，适用于国防与航空车载及野外系统。该机型配备 1920 x 1080 PCAP 多点触控面板并采用光学贴合，支持日间与 NVIS 模式，具有 9–36V 绝缘直流输入并可选装点火开/关控制以便车辆集成。

主要特性

• 21.5 英寸面板，分辨率 1920 x 1080
• 投射电容式（PCAP）多点触控，光学贴合
• 可选防反射或真平保护玻璃
• 全 IP67 防尘防水设计，VESA 安装
• 铝合金压铸机箱，防腐处理
• 内置环境光传感器与 OSD 控制
• 工作温度范围：-20°C 至 60°C
• 绝缘 DC 输入 9–36V，可选点火延时控制
• 支持日间与 NVIS 模式（符合 MIL-STD-3009）

认证

• IP67
• FCC
• CE

产品亮点 / 功能说明
无风扇坚固设计，适配严苛环境与移动平台。NVIS 兼容背光并符合 MIL-STD-3009，可在配合夜视系统的情况下执行夜间任务。光学贴合提升强光下可读性和触控精度。防水 M12 等坚固连接器支持 HDMI、VGA、USB 触控及可选 RS232。物理按键提供电源、亮度、菜单与日夜模式切换，设有 LED 指示灯。

技术规格

• 型号：W22L100-67N1-NI（21.5" G-WIN Full IP67 NVIS Display）
• 触控 / 玻璃：PCAP 多点触控与面板光学贴合（默认）；真平保护玻璃光学贴合（可选）
• 尺寸：21.5 inches
• 分辨率：1920 x 1080
• 面板亮度：1000 / NVIS nits
• 对比度：1000:1
• 可视角度：89/89/89/89
• 显示色彩：16.7M
• 有效显示面积：476.64 x 268.11 mm
• 外形尺寸：529.6 x 342.8 x 58 mm
• 重量：8.67 kg
• 安装：VESA mount
• 机箱：Aluminum housing；Surtec 650 前处理，Type II，Class 3；聚酯喷涂
• 散热：无风扇设计
• 工作湿度：10% 至 90% RH，无凝结
• 工作温度：-20°C 至 60°C
• 存储温度：-30°C 至 70°C
• 冲击 / 震动：符合 MIL-STD-810G（516.6 / 514.6）
• 防护等级：IP67
• 认证：CE、FCC、MIL-STD-3009（NVIS）
• IO 端口：1x M12 USB（触控）；可选 M12 RS232（触控/远程控制）
• 视频输入：1x M12 VGA；1x 防水 HDMI 接口
• 指示灯：电源与锁定/解锁 LED
• 电源输入：1x M12 防水接头，9–36V DC（绝缘）
• 控制：电源键、+/-、菜单、日/夜模式、环境光传感器
• 标配附件：外部开路电源线（防水接头）、外置 USB/VGA/HDMI 防水线、密封盖、VESA 螺丝
• 可选附件：100–240V AC 转 DC 50W 适配器；外置 COM 防水线
