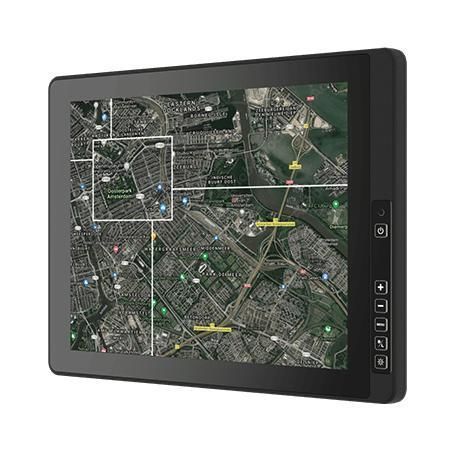

感应电容显示器 R15L100-67N1-NI

5线电阻式触摸屏户外用于车辆

概述
R15L100-67N1-NI 是一款 15 英寸 NVIS 兼容的 PCAP 触控显示器，面向车载、野外部署及室外系统。其设计适用于严苛环境，具有宽工作温度范围和全防护 IP67 等级。显示器支持白天模式与 NVIS 模式，并提供多种触控与保护玻璃选项以满足不同作业需求。

主要特性

• 15.0 英寸面板，分辨率 1024 x 768，面板亮度 1000 NVIS nits
• Projected-Capacitive (PCAP) 多点触控，面板光学贴合（默认）
• 可选 5 线真平面电阻式触控（光学贴合）
• 可选防反射保护玻璃（光学贴合）
• 全封闭防尘防水机壳，支持 VESA 安装 — IP67
• 铝压铸机壳并经耐腐蚀预处理
• 内置环境光传感器与 OSD 屏幕控制
• 宽温工作范围：-20°C 至 60°C
• 隔离式宽范围电源输入 9–36V DC，采用 M12 防水连接器；可选点火开/关控制
• 支持白天模式与 NVIS 模式；符合 MIL-STD-3009

认证

• IP67
• FCC
• CE

技术规格

• 型号：R15L100-67N1-NI
• Touch / Glass: Projected Capacitive Multi Touch Screen bonding with panel (Default); True Flat Resistive Touch Screen bonding with panel (Optional); True Flat Protection Glass bonding with panel (Optional)
• 尺寸：15.0 inches
• 分辨率：1024 x 768
• 面板亮度：1000 / NVIS nits
• 对比度：2500:1
• 视角：88 / 88 / 88 / 88
• 显示色彩：16.7M colors
• 有效面积：304.1 x 228.1 mm
• 外形尺寸：379.4 x 278.4 x 58 mm
• 重量：3.8 kg
• 安装：VESA mount
• 机壳：Aluminum housing; Pre finish: Surtec 650, Type II, Class 3 Coating; Polyester powder coating
• 散热：无风扇设计（Fanless）
• 工作湿度：10% to 90% RH, Non-Condensing
• 工作温度：-20°C to 60°C
• 存储温度：-30°C to 70°C
• 抗冲击：MIL-STD-810G Method 516.6 Procedure I
• 抗振动：MIL-STD-810G Method 514.6 Procedure I
• IP 等级：IP67
• 认证：CE, FCC
• USB 端口：1x M12 类型连接器，用于触控（USB 信号）
• 串口：1x M12 类型连接器，用于触控（RS232，选配）；1x M12 类型连接器，用于 RS232 远程控制（选配）
• 视频：1x M12 类型连接器，用于 VGA 输入；1x 防水连接器，用于 HDMI 输入
• 指示灯：1x 电源 LED；1x 锁定/解锁状态 LED
• 电源输入：1x M12 防水连接器，9~36V DC（隔离宽范围输入）
• 控制 / 按键：电源键；"+" 提高亮度；"-" 降低亮度；菜单键（自动/手动亮度调节）；Day / Night Mode 按钮；LED 亮度调整；环境光传感器
• 随附配件：外部开线电源线（防水连接器）；外部 USB 线（防水连接器，触控用）；外部 VGA 线（防水连接器）；外部 HDMI 线（防水连接器）；防水保护盖；VESA 螺丝
• 可选配件：100~240V AC 转 DC 50W 适配器（可选）；外部 COM 线（防水连接器，可选）
