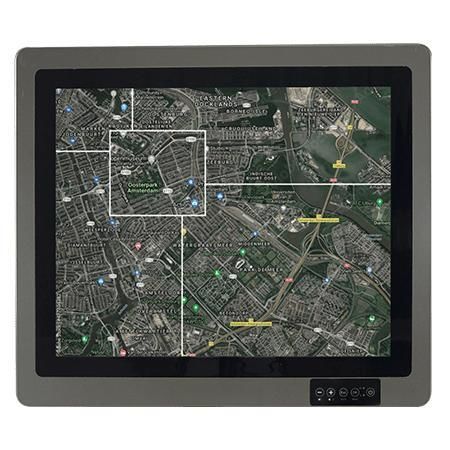

触摸屏显示器 R19L100-67N1-NI

多点触摸屏式感应电容PCAP电容式触摸屏

概述
Winmate R19L100-67N1-NI 为一款 19 英寸 NVIS 支持的 PCAP 触控显示器，适用于车载、户外与战术现场应用。产品采用全封闭铝制机箱（IP67）、无风扇散热设计与宽工作温度范围，便于在移动军用单元、车辆系统及恶劣环境中集成使用。

主要特性

• 全封闭铝制紧凑机箱，达 IP67 防护
• 19" 1280 x 1024 面板，投影式电容触控（PCAP）多点触控
• 工作温度范围：-20°C 至 60°C
• 无风扇机箱以实现高效散热
• 前面板抗冲击设计，前置薄膜按键可通过软件上锁
• 全 IP67 公头连接器，配外部母线缆
• 9–36V DC 隔离宽范围电源输入；可选车辆点火 On/Off 控制
• 支持白昼模式与 NVIS 模式；符合 MIL-STD-3009
• OSD 屏显用于亮度、对比度及显示参数快速调整

认证

• IP67
• CE
• FCC
• MIL-STD-3009（NVIS 兼容）

应用
适用于车载系统、移动军事单元、野战指挥站与需要 NVG 兼容性、密封防护及灵活电源方案的户外战术显示场景。

技术规格

• 型号：R19L100-67N1-NI
• 品牌：Winmate
• 触控 / 玻璃：投影式电容多点触控，贴合面板
• 尺寸：19.0 inches
• 分辨率：1280 x 1024
• 面板亮度：1000 / NVIS nits
• 对比度：1000:1
• 可视角：85/85/80/80
• 颜色：16.7M
• 有效显示区：376.32 x 301.06 mm
• 外形尺寸（WxHxD）：474 x 410 x 111 mm
• 开孔尺寸（Cut out）：462 x 386 mm
• 重量：9.8 kg
• 安装：面板安装（默认）；VESA 安装（可选）
• 机箱：铝制，完全密封
• 散热：无风扇设计
• 工作湿度：10% 至 90% RH，无冷凝
• 工作温度：-20°C 至 60°C
• 存储温度：-30°C 至 70°C
• 抗冲击：MIL-STD-810G Method 516.6 Procedure I
• 抗振动：MIL-STD-810G Method 514.6 Procedure I
• 防护等级：IP67
• IO - USB：1 x M12 接头（触控 via USB）
• IO - 串口：1 x M12 接头用于 RS232（可选）
• IO - 视频：1 x M12 用于 VGA（默认）；1 x 防水连接器用于 HDMI（可选）
• 指示灯：1 x 电源 LED；1 x 状态 LED
• 电源输入：1 x M12 防水接头，9~36V DC（隔离）
• 控制按键：Power、Adjust Up、Adjust Down、ESC (Auto)、OK (Menu)
• 标配附件：带防水接头的外部裸线电源线；外部防水 USB 线；外部防水 VGA 线；防水盖；安装夹；VESA 螺丝
• 可选附件：100~240V AC 转 DC 50W 适配器（含电源线）；外部防水 COM 线（可选）；外部防水 HDMI 线（可选）
