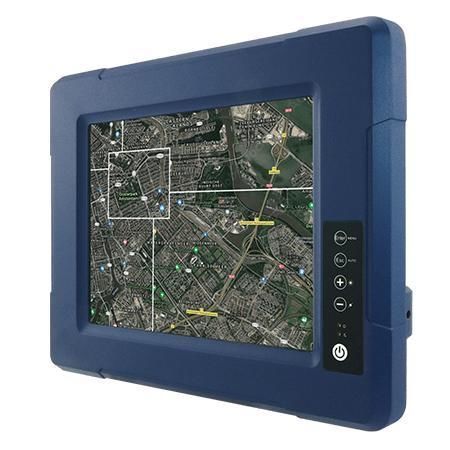

液晶显示器 R10L100-VMN1-NI

电阻式触摸屏用于车辆HMI接口

概述
Winmate 的 G-WIN 抵抗式触摸 NVIS 显示器 R10L100-VMN1-NI 为 10.4 英寸坚固型显示器，针对户外、野外和车载环境设计。该产品在白天和 NVIS（夜视）条件下保持良好可读性，采用耐腐蚀铝合金外壳与无风扇设计。支持隔离 9–36V DC 宽电压输入，并可选点火开/关控制以便车载集成，符合 MIL-STD-3009 的 NVIS 要求。

主要特点

• 10.4 英寸面板，分辨率 1024 x 768
• 5 线 / 4 线电阻式触摸（可选）或无触摸保护玻璃
• 宽工作温度范围（规格：-10°C 至 60°C；概述中测试达 -20°C）
• 耐腐蚀铝合金外壳，无风扇设计
• 前面板 IP65 防护（I/O 端口除外）
• 隔离式 9–36V DC 宽电压输入；可选点火开/关控制
• 支持日间模式和 NVIS 模式
• 符合 MIL-STD-3009 NVIS 兼容性

认证

• 前面板 IP65
• CE
• FCC
• MIL-STD-3009（NVIS 兼容）

产品亮点

• 面向极端环境设计：适用于机动军队、野外安装和战术户外系统的可靠运行。
• 车载友好的电源选项：隔离式 9–36V DC 输入，支持可选点火控制以实现安全启停。
• 日间与 NVIS 兼容：在强光下可读，且提供 NVIS 安全的背光以配合夜视设备使用。
• 通过 MIL-STD 认证的 NVIS 性能以满足夜视操作要求。

特性 / 技术规格

• 型号：R10L100-VMN1-NI
• 品牌：Winmate
• 显示尺寸：10.4 inches
• 分辨率：1024 x 768
• 触摸 / 玻璃：Resistive Touch Screen（可选）；Protection Glass w/o Touch Function（可选）
• 面板亮度：1000 / NVIS nits
• 对比度：1000:1
• 可视角度：88, 88, 88, 88
• 显示色彩：16.7M colors
• 有效显示面积：210.4 x 157.8 mm
• 外形尺寸（W x H x D）：315 x 250 x 67 mm
• 重量：2.9 kg
• 安装方式：VESA mount（默认）；Yoke mount（可选）
• 外壳：Aluminum housing（耐腐蚀）
• 散热系统：Fanless design
• 工作湿度：10% 至 90% RH，非冷凝
• 工作温度：-10°C 至 60°C（规格）；概述中注明测试至 -20°C
• 存储温度：-30°C 至 70°C
• 抗冲击：MIL-STD-810G Method 516.6 Procedure I（可选）
• 振动：MIL-STD-810G Method 514.6 Procedure I
• 防护等级：前面板 IP65（I/O 除外）
• 认证：CE、FCC、MIL-STD-3009（NVIS）
• 电源额定：9V ~ 36V DC 入端子（隔离）
• IO 端口：1x USB Type-A（触控控制，可选）；1x RS232 D-sub9（触控控制，可选）；1x VGA 输入（默认）；1x HDMI 输入（可选）
• 指示灯：1 x LED 电源；1 x LED 状态
• 按键 / 控制：Power、Adjust up、Adjust down、ESC (Auto)、Menu
• 随附配件：Open Wire Cable with terminal block connector；External VGA cable；VESA screws
• 可选配件：Yoke mount stand；100~240V AC to DC 50W Adapter with power cord；External USB/COM cable；External HDMI cable
