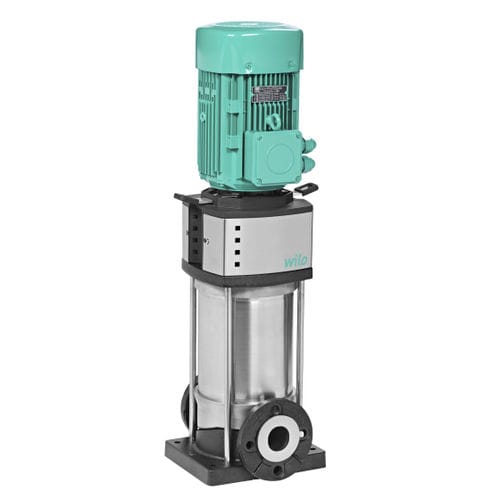

离心泵 Helix V series

水电动自吸式

产品概述
Wilo-Helix V 是一款高效的立式多级管道泵，配备 IE3/IE4 电机。接触介质的所有部件均采用不锈钢（AISI 304 / AISI 316L），具有优异的耐腐蚀性；结构便于维护，适用于给水与加压、制冷技术和苛刻的工业应用，并可通过饮用水标准认证。

主要优点

• 高效：采用 IE3 / IE4 恒定转速电机，实现高能效。
• 耐腐蚀：接触介质部件采用激光焊接或铸造不锈钢（AISI 304 / AISI 316L）。
• 模块化与可配置性：可根据应用选择密封类型、不同泵接口（椭圆法兰、符合 ISO 标准的圆法兰、Victaulic 或 Tri‑Clamp 等）。
• 便于维护：可方便接触到联接架内的轴承等部件；电机兼容性高；提供易拆卸短节及集装式机械轴封（高于某些功率时采用）。
• 高温适应性：在环境温度不超过 +50 °C 的标准情况下无功率损耗。
• 饮用水合规：EPDM 密封垫可符合饮用水认证标准。

产品特性

• 高能效 IE3/IE4 电机。
• 吊环（lifting eye）设计以便搬运安装。
• 对于 5.5 kW 以上规格，采用集装式机械轴封并配置易拆卸短节，方便维护。
• 接触介质部件完全由不锈钢制成（AISI 304 / AISI 316L）。
• 多种法兰或泵接口可选（包括 Victaulic、Tri‑Clamp 等）。
• 铸铁底座带电泳（KTL）涂层。

应用领域

• 给水与加压系统
• 工业循环系统
• 生产用水
• 闭式冷却回路
• 消防装置
• 清洗系统
• 灌溉系统

结构
立式非自吸高压多级离心泵，串联接口设计，适合多级并联/串联配置。

型号代码（示例及含义）
示例： Helix V 2202/2-1/16/E/KS/400-50
Helix V - 串联结构形式的立式高压多级离心泵
22 - 体积流量，单位：m3/h
02 - 叶轮数量
2 - 切削过的叶轮数量（选项）
1 - 水泵的材料组合（例如：1 = 泵体 1.4301 (AISI 304)，水力件 1.4307 (AISI 304L)；2 = 泵体 1.4409 (AISI 316L)，水力件 1.4404 (AISI 316L)）
16 - 最大工作压力，单位：bar（示例：16 = PN 16 法兰；25 = PN 25；30 = PN 40）
E / V - 密封类型：E = EPDM；V = FKM
K - 集装式机械密封
S - 联轴器护罩且进出水连接在同一轴线
400 - 连接电压 (V)
50 - 额定频率 (Hz)

材料（摘要）

• Helix V 2、4、6、10、16 系列（示例组合）——叶轮/蜗壳/导向件：1.4307 (AISI 304L)，泵壳：1.4301 (AISI 304)；底座/联接架：铸铁 EN‑GJL 250（KTL 涂层）；轴材质依据结构可选 1.4301 或 1.4462。
• Helix V 22、36、52、80、105 系列（示例组合）——叶轮/蜗壳/导向件：1.4307 或 1.4404（AISI 316L）；泵壳和接触介质部件可为 1.4308 / 1.4409；部分法兰或活套法兰为带 KTL 涂层的铸铁。

技术数据（摘要）

• 电气连接：3~400 V ±10%，50 Hz（亦可提供其他电机定制，如 IE4、特殊防腐、PTC 等）。
• 介质温度范围：EPDM 密封 -30 … +120 °C（集装式且 ≤ 16 bar 时可达 130 °C）；FKM 密封 -15 … +90 °C。
• 最大工作压力：16 / 25 / 30 bar（具体取决于型号与法兰）。
• 防护等级：IP55（标准）；环境温度最高 +50 °C（可按需扩展）。
• 可用型号示例：Helix V2–16（PN16 带椭圆法兰；PN25/PN40 带兼容圆法兰）、Helix V22–105（圆法兰符合 ISO2531 / ISO7005）；可选 Victaulic 或 Tri‑Clamp 接头等。

设备/功能与选项

• 防腐蚀叶轮、导轮与蜗壳。
• 可选多种机械密封（例如用于冷却介质的多孔碳化硅 Q7Q7、用于 ultrapure/纯水的碳化钨/碳化硅 UQ，导电性低于 3 μS/cm 的版本等）。
• 可提供无硅胶型号与 ATEX 认证版本。
• 电机可个性化定制（超高性能 IE4 电机、加强外防腐、停机加热装置、特殊 RAL 颜色等）。

出厂状态

• 标准出厂包含 Helix V 高压多级离心泵及安装与操作说明。
• 针对 Helix V 2–16（PN 16，椭圆法兰）出厂配置包含配对不锈钢法兰及对应螺栓/螺母/密封垫。

特征与产品性能一览（摘要表述）

• 覆盖流量范围：多个系列（示例 Helix V2 … Helix V105），并提供多叶轮、不同法兰与密封组合。
• 电机功率范围示例：0.37 … 45 kW（依据型号配置）；常见小功率示例：0.37 / 0.55 / 0.75 kW 等。
• 常见连接口径示例：G1、DN25、DN32、DN40、DN50、DN65、DN80 等（根据具体型号）。

特征 / 技术规格（汇总，项目列表）

• 系列：Helix V（多级立式高压管道泵）
• 材质：AISI 304 / AISI 316L（依型号）
• 轴封：标准机械密封或集装式机械密封（可选 Q7Q7、UQ 等）
• 密封材料：EPDM 或 FKM（按应用选择）
• 最大工作压力：16 / 25 / 30 / 40 bar（视型号与法兰）
• 电机：三相 ~400 V / 50 Hz（可选 1~230 V 等及 IE4 电机）
• 防护等级：IP55（标准）
• 环境温度：最高 +50 °C（按需扩展）
• 适用介质温度：EPDM -30 … +120 °C；FKM -15 … +90 °C
• 适用场景：给水加压、工业循环、冷却回路、消防、清洗与灌溉等
