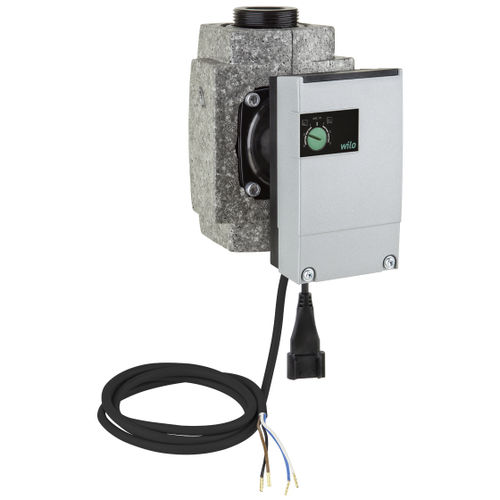

离心泵 Yonos ECO...-BMS series

热水用于冷却水水

简要

• 带螺纹连接、EC 电机和自动功率调节的循环屏蔽泵

主要特点

• 无电位集中故障信号触点 (SSM)，适用于连接至外部监控装置（如楼宇自动化）和控制输入 0 – 10 V
• SSM 连接和 0 – 10 V 的控制电缆（4 芯，1.5 m）
• Wilo 连接器用于快速电路连接
• 标准级隔热
• 泵壳涂有阳离子电泳 (KTL) 涂料，可防止因冷凝物形成而导致的腐蚀

可选型号（示例）
产品名称 | 管道连接 | 水泵接口（替代名称） | EEI* | 对接管径 L0 | 最大工作压力 PN | 电源连接 | 毛重约 m | 每个板的数量 | 商品编号
Yonos ECO 25/1-5 BMS PN 10 | G 1½ | RP 1, DN 25 | ≤ 0.20 | 180 mm | 10 bar | 1~230 V, 50/60 Hz | 3 kg | 96 | 2150700
Yonos ECO 30/1-5 BMS PN 10 | G 2 | RP 1 1/2, DN 30 | ≤ 0.20 | 180 mm | 10 bar | 1~230 V, 50/60 Hz | 3 kg | 96 | 2150701
* 最高效循环泵的参考值是能效指数 ≤ 0.20

结构

• 带螺纹连接的屏蔽循环泵，配备 EC 电机和自动功率调节

应用

• 热水供暖系统
• 空调设备
• 封闭式制冷循环
• 工业循环系统

运行模式

• 调控模式（n = 常量）
• ∆p-c 表示恒定压差
• ∆p-v 表示可变压差

手动功能

• 设定运行模式
• 压差额定点设定

自动功能

• 根据运行模式进行无极变速功率调节
• 解锁功能
• 软启动
• 带集成跳闸电子设备的全面电机保护（堵转电流保护）

外部控制功能

• “Analogue In 0 – 10 V” 控制输入（远程速度调整）

信号与显示功能

• 集中故障信号（无电位常闭触点）

设备

• 泵体上的扳手接合点
• 与 Wilo 连接器的快速电路连接
• SSM 连接及 0 – 10 V 控制电缆（4 芯，1.5 m）
• 堵转电流保护电机
• 标准级供暖用隔热

型号代码（示例说明）
示例： Wilo-Yonos ECO 30/1-5-BMS
Yonos ECO = 高效泵（螺杆泵） | 30/ = 公称连接直径 | 1-5 = 公称扬程范围 [m] | BMS = 用于楼宇自动化系统的应用

技术数据

• 流体温度：-10 °C 至 +110 °C（最高环境温度 +25 °C）
• 电源连接：1~230 V，50/60 Hz
• 防护等级：IP44
• 螺纹连接：Rp 1 和 Rp 1¼
• 最大工作压力：10 bar

出厂状态

• 水泵
• 隔热
• Wilo 连接器
• 控制电缆
• 密封垫
• 安装及操作说明

附件

• 螺钉连接
• 适配件
• 带 2 m 连接电缆和防震插头的 Wilo 连接器
• 带 2 m 连接电缆的弯插头

Caractéristiques / spécifications techniques

• 系列名称：Yonos ECO-BMS
• 电源：1~230 V，50/60 Hz
• 防护等级：IP44
• 流体温度范围：-10 °C 至 +110 °C
• 最大工作压力：10 bar
• 螺纹连接：Rp 1 / Rp 1¼（对应 G 1½、G 2 等公称连接）
• 集成信号：集中故障信号（无电位触点）
• 外部控制：Analogue In 0–10 V（远程速度调整）
