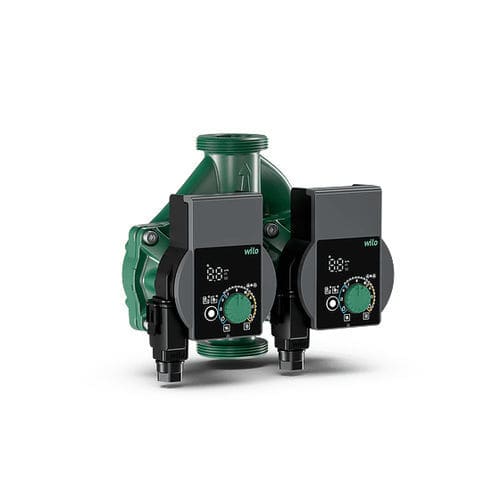

转子泵 Yonos PICO-D series

水直流无刷电机自吸式

产品概述

• LED 指示灯用于以 0.1 m 为步距设置额定值，以及显示当前消耗和流量
• 使用 Wilo 连接器，实现无工具的电路连接
• 每台水泵都具有独特的水泵排气功能
• 双头泵支持单独运行（Δp-c、Δp-v 和恒定转速）或者并联运行（Δp-c 和恒定转速）
• 启动扭矩极高，可实现安全启动

产品系列 — 型号一览（表格）
产品名称 | 管道连接 | 水泵接口（替代名称） | EEI | 对接管径 L0 | 最大工作压力 PN | 电源连接 | 毛重约 m | 每个板的数量 | 商品编号
Yonos PICO-D 30/1-6 | G 2 | RP 1 1/2, DN 30 | ≤ 0.20 | 180 mm | 10 bar | 1~230 V, 50/60 Hz | 4.9 kg | 40 | 4230948
Yonos PICO-D 30/1-8 | G 2 | RP 1 1/2, DN 30 | ≤ 0.23 | 180 mm | 10 bar | 1~230 V, 50/60 Hz | 5.2 kg | 40 | 4230949

结构
带螺纹连接、堵转电流保护 EC 电机和集成式电子功率控制装置的双头屏蔽循环泵。

应用
所有生活热水供暖系统，空调应用，工业循环设备。

设备 / 功能概要

• 运行模式
  • 恒定压差（Δp‑c）
  • 可变压差（Δp‑v）
  • 恒定转速（3 条调节特征曲线 C1、C2、C3）
• 手动功能
  • 根据应用设置运行模式
  • 设置水泵功率（扬程）
  • 设置恒定转速
  • 泵排气功能
  • 手动重启
• 自动功能
  • 根据运行模式进行无级变速功率调节
  • 自动重启
  • 自动空运行检测
• 报告与显示
  • 显示当前功耗，单位 W
  • 显示当前流量，单位 m³/h
  • 设置时显示扬程
  • 显示故障信息（错误代码）
  • 显示手动激活的重启或泵排气功能
• 附加设备 / 特性
  • Wilo 快速连接器实现电气连接（无工具）
  • 泵排气功能
  • 手动重启功能
  • 堵转电流保护电机
  • 粒子过滤器

双头泵功能

• 主要/后备运行（自动故障切换 / 按时间更换水泵）。在主要/后备模式下，必须将调控模式和扬程或转速等级 C1、C2、C3 设为相同参数。
• 并联运行（通过效率优化在高峰负载时激活/关闭部分负载）。若并联/高峰负荷运行，要求设置相同扬程的 Δp-c 调控模式，或在恒定转速下设置相同的转速等级 C1、C2、C3。
• 若在故障等情况下切换水泵，需要使用额外的控制开关。

型号代码（示例说明）
示例： Wilo-Yonos PICO-D 30/1-6
Yonos PICO = 数控高效泵（螺杆泵）
-D = 双头泵
30/ = 公称连接直径（示例 DN）
1-6 = 公称扬程范围 [m]

技术数据

• 介质温度：-10 °C 至 +95 °C
• 电源连接：1~230 V，50 Hz（单相）
• 防护等级：IPX4D
• 螺纹连接：G 2
• 最大工作压力：10 bar

出厂状态（随货件）

• 水泵
• 2× Wilo 连接器
• 用于螺纹连接的密封件
• 安装及操作说明

附件

• 螺栓连接
• 各类适配件
• Wilo 连接器（含 2 m 连接电缆与带接地保护触点的插头）
• 带 2 m 连接电缆的弯插头

特性 / 规格（摘要）

• 典型管道连接：G 2（RP 1 1/2, DN 30）
• 典型电源：1~230 V, 50/60 Hz
• 典型最大工作压力：10 bar
• 温度范围：-10 °C 至 +95 °C
• 防护等级：IPX4D
• 两款常见型号及其毛重：Yonos PICO-D 30/1-6 ≈ 4.9 kg；Yonos PICO-D 30/1-8 ≈ 5.2 kg
• 能效参考值（最高效循环泵参考）：EEI ≤ 0.20（见产品表格）
