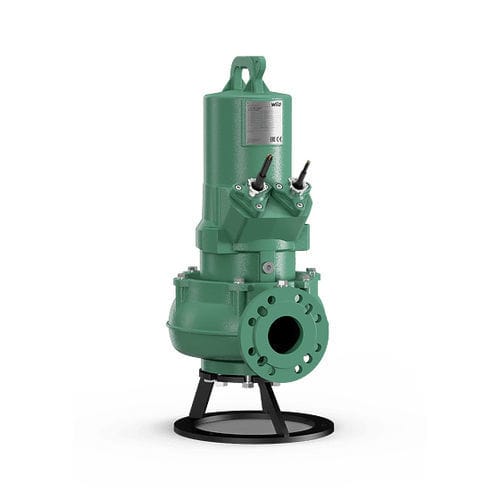

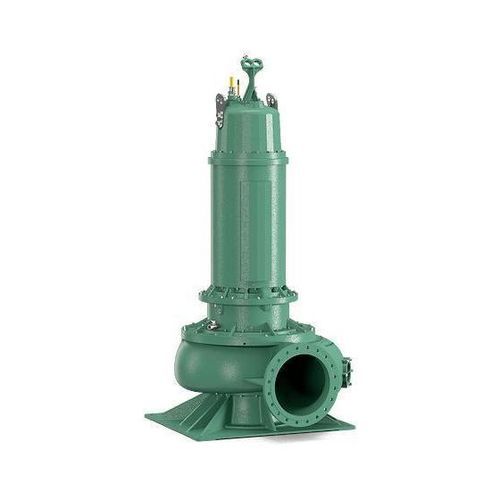

涡流泵 EMU FA series

用于带电水异步电机浸没式

概述

• 精准匹配您的个性化需求；可靠、高效泵送经过预清洁处理的污水和原污水。
• 用途广泛：通过不同的叶轮优化输送不同的流体。
• 可选 IE3 高效电机，提高能效。
• 可通过 Ceram 涂层和特殊材料保护设备免受磨损和腐蚀。
• 适用于潜入/潜出式应用，亦适用于连续运行模式。

结构
污水潜水泵，带或不带主动冷却系统，可实现连续运行，适用于固定和移动湿井安装以及固定干式地坑安装。

应用
泵送：

• 含有粪便和长纤维成分的原污水
• 含有粪便的污水
• 经过预清洁处理、不含粪便和长纤维成分的污水
• 生产用水
• 污水

设备 / 功能

• 灰口铸铁制成的坚固耐用重型规格
• 表面冷却电机或自冷却电机带 1 个或 2 个腔室系统
• 可选装符合 ATEX 或 FM 标准的防爆保护装置
• 根据电机可选的监控装置：
  • 绕组温度监控（线圈温度）
  • 密封室和电机室/终端室内的湿度监控装置
  • 电机轴承温度监控
• 可按客户需求加装附件（悬挂装置、水泵支脚、多个压力出口与联轴器、链条、固定件套件、开关装置、继电器和插头等）

型号代码（示例及说明）
示例： Wilo-EMU FA 20.54E + FK 17.1-6/16KEx
水力部件： FA 20.54E
系列： FA = 污水潜水泵
数值 20 = x10 = 压力接口公称直径，例如 DN 200
54 = 功率指标
叶轮类型（示例）： W = 涡流叶轮；E = 单通道叶轮；Z = 双通道叶轮；D = 三通道叶轮；V = 四通道叶轮
电机示例： FK 17.1-6/16KEx
电机型号说明： T = 表面冷却电机（无主动冷却）；FK, FKT, HC = 自冷却电机（带主动冷却系统）
17.1 = 规格尺寸；6 = 极数；16 x10 = 包装箱长度（mm）
密封件规格： H = 旋转轴密封/机械密封；G = 两个独立的机械密封；K = 整装密封盒带两个机械密封
Ex = 具有防爆级

技术数据

• 电源连接：3~400 V，50 Hz
• 潜水运行模式：S1（连续运行）
• 非潜水运行模式：S1 或 S2（视电机类型而定）
• 防护等级：IP68
• 绝缘等级：H
• 介质温度：3…40 °C（可根据客户需求提供更高温度）
• 颗粒自由通过直径：45…130 mm（取决于叶轮型号）
• 最大潜水深度：20 m

材料

• 外壳部件：EN-GJL 或 EN-GJS
• 叶轮：EN-GJL 或 EN-GJS
• 静态密封件：NBR 或 FPM
• 液体侧密封件：SiC/SiC 机械密封
• 电机侧密封件：径向轴密封环（NBR）或 SiC/SiC / 碳陶瓷机械密封
• 轴：不锈钢 1.4021

类型与水力部件
污水潜水泵作为潜水式整装机组，适用于固定和移动湿井以及干式地坑安装。压力侧出口采用水平法兰连接。依据水力部件与叶轮型号，最大干固体含量可达约 8%。流道水力部件配备硬化材料套圈和/或开口环，以保持长期效率并降低维护成本。

电机
表面冷却电机（T）：无独立冷却系统，通过外壳向周围流体散热，允许潜水连续运行。部分规格可短时非潜水运行。
自冷却电机（FK、FKT、HC）：具有主动冷却系统，借助集成热交换器向泵送流体排热，适用于潜水与非潜水连续运行（干式地坑安装）。所有电机均配有密封室（可选监控棒电极），填充介质为可生物降解环保物质。电缆端部裸露，标准长度 10 m，可按客户需求定制，部分电机类型的电缆进线具纵向防水设计。

密封方式
视电机型号而定，提供下列密封方案：

• H 型：液体侧机械密封 + 电机侧径向轴密封环
• G 型：两个独立机械密封
• K 型：整装密封盒带两个独立机械密封

高效电机
可选 IE3 级电机（符合 IEC 60034-30 标准），设备和功能与标准电机一致，水力部件保持相同。

防爆认证
可订购获得 ATEX 和 FM 防爆认证的电机。

出厂状态

• 即连即用型污水潜水泵
• 连接电缆带裸露端部
• 加装附件（如需）
• 随附操作与维护手册

选项

• 特殊电压
• 绕组监控（热敏电阻 / 温度传感器）
• 监控装置（密封室 / 电机室/终端室 / 轴承温度）
• Ceram 涂层（适用于磨损性与腐蚀性流体）
• 符合 ATEX 或 FM 的防爆认证

附件

• 悬挂装置或水泵支脚
• 若干压力出口和 Storz 联轴器
• 链条
• 固定件套件（含地脚螺栓）
• 开关装置、继电器与插头

调试与运行说明

• 非潜水电机的湿井安装：自冷却电机（FK、FKT、HC）允许非潜水时连续运行；表面冷却电机（T）仅在指定非潜水运行模式下允许非潜水运行，最长运行时间取决于介质与环境温度（详见铭牌）。
• 空运行保护：水力部件壳体必须始终浸没，以防吸入空气；液位波动时设备应在最低浸没高度自动停机。
• 卧式安装需先咨询制造商（Wilo）客户服务。

特性 / 规格（摘要）

• 产品系列：EMU FA（污水潜水泵）
• 工作介质：原污水、污水、生产用水等
• 通过直径：45–130 mm（取决叶轮）
• 最大潜水深度：20 m
• 电源：3~400 V / 50 Hz（标准）
• 运行模式：S1（潜水连续）；S1/S2 非潜水视电机而定
• 防护等级：IP68；绝缘等级 H
• 材质：EN-GJL / EN-GJS、SiC/SiC 机械密封、不锈钢轴（1.4021）
• 可选 IE3 高效电机、Ceram 涂层、防爆认证及多种监控选项
