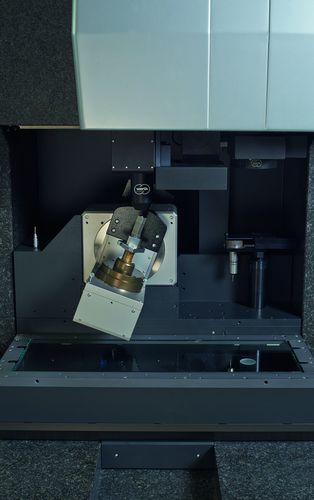

表面光学传感器 CFL

速度用于坐标测量仪在线

由于非常多的色度传感器呈线状排列，色度聚焦线传感器可以在三秒内获得极其快速的测量值，最多可获得一百万个测量点。色度测量原理确保了低测量偏差和对表面特性的高度独立性。应用的领域包括漫反射以及镜面和透明的工件。 • 使测量不确定度和测量范围适应不同目标的相应应用 • 由于有较大的轴向测量范围，通常没有必要根据工件的几何形状来跟踪设备轴线。 • 快速创建工件表面的光栅图像的可能性允许形成局部坐标系，以便与其他传感器进一步测量 • 也可以测量透明材料的层厚（选项）。 测量范围 0.2 mm 至 4 mm 准确度 允许的探测偏差达1 µm 它是如何工作的 从评估箱a)，来自宽带光源b)的光通过光纤耦合器c)、线性光纤d)和成像光学元件e)投射到工件上（位置1）、2）或3）。反射光的强度在与工件f）的距离相对应的颜色中是最高的。这是通过光谱仪g）对一条线上的所有测量点同时进行评估。
