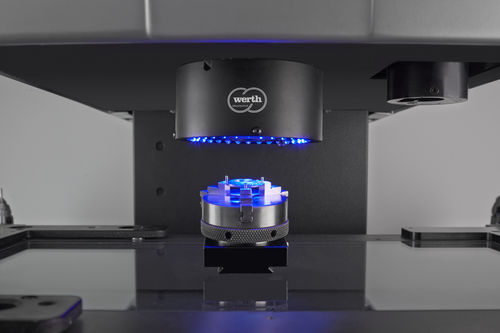

光学成像传感器 CFZ

将几个传感器组合成一个多传感器，由于消除了传感器的更换周期，增加了使用的便利性，节省了测量时间。由于采用了不同的传感器原理，获得专利的CFZ具有高度的灵活性。由于不存在传感器的偏移，通常可以使用更小的、因而更具成本效益的测量装置。 • 由于远心变焦光学元件的高倍率范围，测量偏差低 • 智能轮廓图像处理检测出测量窗口中的多个几何元素和自由形态 • 由于色度测量原理，距离测量在很大程度上不受表面特性的影响 • 快速更换传感器，无需机械移动 • 色度传感器的测量范围大，无需将传感器移至工件表面即可实现快速扫描，因此测量时间更短。 • 也可以测量透明材料的层厚（选项）。 测量范围 1 mm 准确度 允许的探测偏差达0,75 µm 它是如何工作的 宽带光源b)的光从评估箱a)通过光纤耦合器c)、光纤d)和成像光学元件e)投射到工件上（位置1）、2）或3）。反射光的强度在与工件f）的距离相对应的颜色中是最高的。这是通过光谱仪g)来评估的。一个图像处理传感器i)(照明未显示)通过分光镜h)被额外集成。
