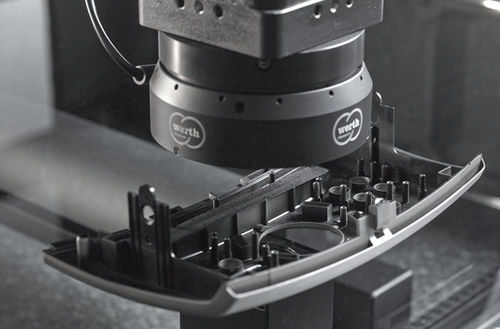

彩色图像处理系统 BV

大多数光学和多传感器坐标测量机的基本设备。 与其他传感器相比，使用图像处理的测量通常会导致更短的测量时间，因此可用于广泛的应用。许多测量点被快速或甚至同时捕获。 • 通过智能轮廓图像处理快速检测测量窗口中的多个几何元素和自由形状 • 由于图像、轮廓和元素过滤器，即使在最小的对比度下也能进行可靠的边缘检测 • 获得专利的光栅扫描HD在设备轴移动时生成工件的整体图像，与传感器的视场无关 • 自动调整光照强度以改变表面特性和颜色 • 照明特性的标准化使不同的光学坐标测量机的控制文件可以轻松交换 • Werth Zoom 和MultiRing®提供的特殊解决方案，具有可变的工作距离和照明角度 测量范围 视野 0.065 mm x 0.05 mm 到 225 mm x 190 mm 准确度 允许的探测偏差达02 µm 它是如何工作的 在照相机a)中，借助于成像光学器件b)创建被测物c)的图像，这里采用透射光照明d)。
