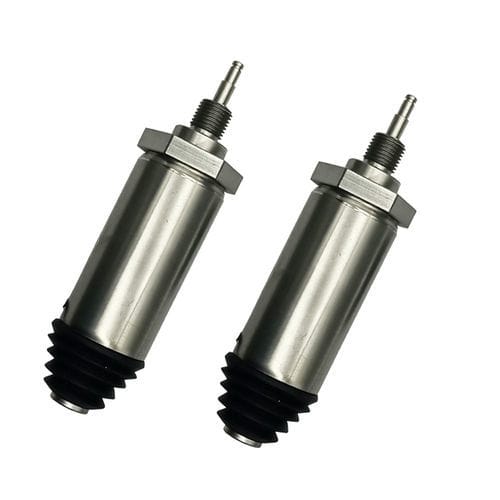

线性电磁铁 WL3870

管状紧凑型24伏

概述
WL3870 管状直线电磁铁是一种紧凑型电磁执行器，将电能转换为精确的直线位移。其由圆柱形线圈、封闭磁性外壳、可动衔铁、回位弹簧和导向轴组成。对线圈施加直流电压产生磁场推动衔铁；断电时回位弹簧将衔铁恢复到起始位置。

设计与结构
管状设计采用封闭磁路，较开放式骨架电磁铁具有更高的磁效率。典型构件包括精密绕制的铜线圈、碳钢或镀层外壳、精密加工衔铁，以及用于恶劣环境的表面处理或密封选项。封闭的圆柱形结构有助于降低能量损耗、提高屏蔽性并保护内部零件免受灰尘和污染。

主要功能特性

• 可提供推式或拉式动作，响应快且直线运动重复性好。
• 多种尺寸与可配置选项，适配不同电压、行程、推力、使用周期与安装方式。
• 可选防水、防尘、表面处理、定制连接器、引线长度及衔铁设计，满足 OEM 需求。

应用

• 工业自动化：锁具、定位系统、闸门及装配设备
• 包装机械、售货机及纺织机械
• 需要短行程精密动作的医疗与实验设备
• 安全系统、智能锁及汽车设备
• 农业设备及其它精密控制系统

优点与缺点

• 优点：封闭磁路效率高；圆柱形结构紧凑；响应快；噪音低；对污染物有良好防护；定制化能力强。
• 缺点：随着行程增加力通常下降（需校验力-行程曲线）；若线圈未为连续运行设计，连续工况可能产生热量；与电缸或气动执行器相比行程受限。

故障排查与维护
核实额定电压与电源，测量线圈电阻以检测开路或短路，检查布线与连接器是否松动或腐蚀，如衔铁卡滞清洁导向轴并检查回位弹簧和安装对准。出现过热时确认使用周期等级并改善通风，或选用连续工作型型号。

产品数据表（所选字段）
Brand: Weilong Technology
Model Number: WL 3970（表格条目）— 产品以 WL3870 市场销售
额定电压：DC 12 或 24 V
额定功率：10–15 W
工作模式 / 寿命：标注 100,000 次寿命周期
推/拉力：约 1000 gf
行程：10–20 mm
复位时间：1 s（off 标注 1–3 s）
使用寿命：300,000 次
认证：CE, ROHS, ISO9001
材质：碳钢外壳，镀锌涂层
引线长度：200 mm
安装方式：双侧带三个安装螺孔，便于固置
尺寸公差：+/- 0.1 mm
防水性：无（标准型）
绝缘等级：F（约150°C）
耐压测试：AC 600 V 50/60 Hz 1 s
无激磁保持力：0
工作温度：-10°C 至 100°C
占空比：1–100%（有适用于连续工作的型号）
付款条件：TT，或即期信用证
样品订单：支持
保修：1 年
最小起订量：500 件
供应能力：每周 5,000 件
交货期：30 天
装运港：深圳

产品概述 / 附注
管状直线电磁铁提供推式或拉式、多个行程和力值，并可按需定制（电压、行程、衔铁设计、弹簧、连接器、表面处理及可选防水/防尘版本）。若用于持续工业运行，请选择标注为连续工作的型号并做好热设计。

技术规格

• Brand: Weilong Technology
• Model: WL3870
• 额定电压：DC 12 V 或 24 V
• 额定功率：10–15 W
• 行程：10–20 mm
• 推/拉力：~1000 gf
• 使用寿命：最高可达 300,000 次
• 材质：碳钢外壳，镀锌涂层
• 引线长度：200 mm
• 绝缘等级：F（约150°C）
• 工作温度：-10°C 至 100°C
• 占空比：1–100%（可选断续或连续工作型号）
• 认证：CE, ROHS, ISO9001
• MOQ：500 件；供应能力：5,000 件/周；交货期：30 天
