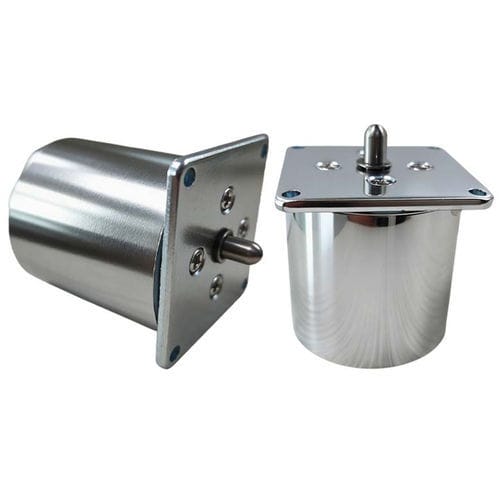

线性电磁铁 WL4343

免维护管状紧凑型

产品概述
推拉式管状电磁铁 WL4343 是一种线性电机，将电流转换为可重复的直线位移。它具有管状外壳、线圈和可移动的衔铁，能够实现推拉两向动作。管状结构提高了磁路效率，保护内部组件，适用于空间受限的安装场景。

什么是推拉式管状电磁铁？
一种通过线圈产生磁场来产生线性力的机电装置。根据设计，衔铁可实现推拉动作。典型应用包括工业自动化、锁控系统、售货机及其他需要在有限空间内实现精确直线运动的场合。

特性

• 紧凑的管状设计，节省空间并保护内部部件
• 磁路效率高，力/体积比优良
• 支持推拉双向动作
• 提供常见直流电压（6 V、12 V、24 V）及可定制电压
• 许多配置下功耗较低
• 碳钢外壳并镀锌防护；部分型号支持防水
• 在指定条件下适合高频运行

应用

• 工业自动化：分拣、包装、机器人系统
• 锁控机构与智能锁
• 售货机及自助终端（硬币分配/处理）
• 汽车：燃油机构、车门锁、控制阀执行
• 需要精确流体或机构控制的医疗设备
• 办公设备：打印机、复印机、扫描仪
• 任何需要紧凑且可重复线性驱动的设备

优缺点
优点

• 闭合磁路带来高效的力输出
• 占用空间小，适合受限设计
• 管状外壳对防尘和机械损伤有保护作用（按型号）
• 动作快速、精确且可重复，适合频繁动作
• 结构相对简单，维护量低

缺点

• 与某些其他线性执行器相比行程有限
• 长时间连续工作或电压选择不当可能导致发热
• 随行程增加可用力下降
• 需正确选择电压和占空比以避免性能下降或过热
• 定制化可能增加成本

故障排查（常见问题及处理）

• 无动作：检查电源与接线、核实电压、测量线圈通断，若断开则更换
• 力弱：检查供电电压稳定性、确认行程与对中、检查安装
• 过热：确认占空比、使用正确电压、改善散热或选择连续额定型号
• 反应迟缓：确保供电充足、减少衔铁导向内的摩擦/污染、更换疲劳弹簧
• 噪声或振动：确认安装紧固、消除电源纹波、更换磨损部件
• 衔铁卡滞/不回位：清理污染、更换损坏弹簧、校正错位
• 间歇性工作：检查电气连接、确保电源稳定、测试/更换有缺陷的线圈

技术规格

• Brand: Weilong Technology
• Model Number: WL4343
• Rated Voltage (V): DC 12 or 24 V
• Rated Power (W): 3 W
• Work Model: 1 Million Lifespan Cycles
• Holding Force (N): 300 Gf
• Stroke (mm): 3-5 mm
• Reset Time (s): 1 s / 3 s off
• Service Life: 300,000 cycles
• Certification: CE, ROHS, ISO9001
• Material: Carbon steel housing with zinc-plated coating
• Lead Wire Length (mm): 200
• Install Style: both sides with three mounting screw holes for easy setup
• Tolerance of Dimension: +/- 0.1 mm
• Water-proof: None (some variants may be offered separately)
• Insulation Class: F (150 °C)
• Hi-Pot Test: AC 600 V 50/60 Hz 1 s
• Non-excitation Holding Force: 0
• Working Temperature: -10 °C to 100 °C
• Duty Cycle: 1-100% (model dependent)
• Payment Term: TT or LC at sight
• Sample Order: Yes
• Warranty: 1 year
• MOQ: 500 pcs
• Supply Ability: 5000 pcs per week
• Delivery Time: 30 days
• Port of Loading: Shenzhen
