吸持电磁铁 WL7074

线性闭锁分拣

产品概述

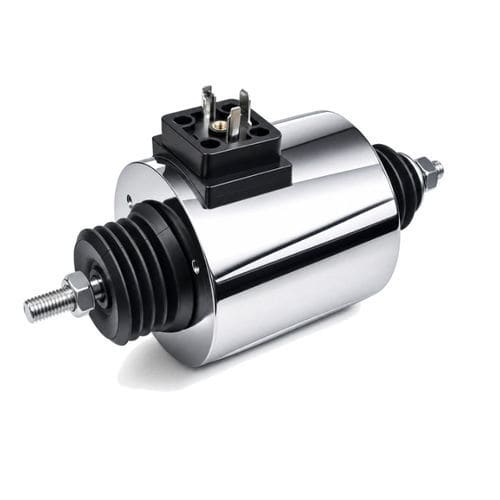

WL7074 长行程管状电磁铁为推拉式线性执行器，适用于工业与商用场景的直线运动控制。管状结构集中磁通，输出力稳定，便于紧凑安装。供电电压通常为 DC 6 V 至 60 V，行程可配置为 5–30 mm。

主要特点

• 管状线圈与铁芯柱塞，磁耦合效率高、能量损耗低。
• 长行程推拉驱动，行程可调（5–30 mm），保持力约 30–80 N。
• 多种 DC 电压选项（6V、12V、24V、48V、60V），电连接器可定制。
• 响应快、噪音低、体积小，便于集成至自动化系统。
• 安装可调（螺钉/盖帽），可选轴延长、弹簧与支架，便于按应用定制。

详细说明
WL7074 采用管状外壳设计，相比开架式提升磁效率与运行稳定性。支持不同占空比（1–100%），可针对连续或间歇工作定制规格。长期连续运行需做好散热管理并选择合适的工作等级。

应用

• 工业自动化：分拣、包装、输送、纺织机械及生产线控制。
• 安防与通道控制：电子门锁、售货机锁、机柜锁及门禁设备。
• 医疗设备：诊断与分配设备中的阀门与流体控制，要求驱动精确且静音。
• 汽车与运输：门锁机构、执行与换挡机构。
• 航空航天与国防：需高可靠性与长寿命的控制系统执行器。
• 商业设备：打印机、自助终端、售货与游戏设备。

优点与缺点

• 优点：管状紧凑结构提高磁效率；开关响应快；噪音低；行程、力和安装方式高度可定制。
• 缺点：随行程增加磁力下降；高占空比连续运行会发热需热管理；极长行程场合可能更适合电机或气动缸。

故障排查与维护

• 无动作：检查供电电压、接线与连接器完整性。
• 过热：核查占空比、通风及电压是否匹配。
• 力弱：检查污染、柱塞磨损、对中或行程设置是否正确。
• 噪声/振动：检查并拧紧安装件，检查内部部件。
• 柱塞卡滞：清洁并采取推荐防护；在恶劣环境考虑润滑或密封。

技术参数

• Brand: Weilong Technology
• Model: WL7074
• 电压: DC 6V、12V、24V、48V、60V（可定制）
• 功率: 约 30–50 W
• 行程: 5–30 mm
• 保持力: 约 30–80 N
• 复位时间: 0.1 s
• 寿命: 最多 300,000 次循环
• 材质: 碳钢外壳，镀锌处理
• 绝缘等级: F；耐压试验 AC 600V 50/60Hz 2s
• 占空比: 1–100%
• 安装: 可调螺钉与盖帽
• 连接: DC 插座
• 工作温度: -10°C 至 100°C
• 保修: 1 年
• MOQ: 1000 件；供货能力: 5000 件/周；交期: 30 天；装运港: 深圳
