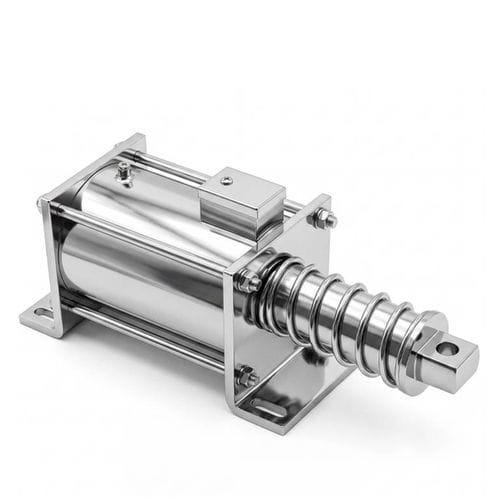

吸持电磁铁 WL132250

线性管状紧凑型

产品概述
工业用管状拉式电磁铁是一种将电能转换为直线运动的紧凑型电磁执行器。装置由管状外壳、铜线圈、铁磁芯和滑动式阀杆（plunger）组成。线圈通电时产生磁场，将阀杆吸入管内实现线性动作。管状结构有利于磁通控制，体积小且可按自动化需求定制工作参数。

主要特点

• 管状封闭磁路结构，提高磁通效率并具备一定屏蔽效果
• 可选拉式或推式，支持行程、拉力、电压和安装方式定制
• 单位体积输出力高，适用于快速、可重复的直线动作
• 可根据工作周期与散热设计用于断续或连续工作

工作原理
对线圈施加直流电源产生磁场，磁场吸引管内的铁磁阀杆产生直线位移；断电时，阀杆由弹簧或外力复位。输出力受电流、电压、几何结构和瞬时气隙（行程）影响。

长行程/高力设计的工程考虑
为实现长行程且高拉力（例如125 mm 行程下约50 kg）需考虑多项物理和制造限制：

• 力与行程的权衡：气隙增大会导致力迅速下降；在满行程下保持高力需显著增大磁体积或采用放大机构。
• 线圈电流与发热：高安匝数造成显著 I²R 发热，热管理与绝缘等级限制连续运行能力。
• 磁饱和：铁芯材料接近饱和（约1.6–2.0 T），增大电流对力的提升将递减。
• 长气隙磁通泄漏：长行程导致磁通外泄，降低转换效率并使行程内力不均匀。
• 机械对中与磨损：长阀杆需要精密导向、低摩擦轴承或涂层以防侧载导致卡滞或倾斜。
• 质量与速度权衡：为获得更大力而增加可动质量会提高惯性并降低响应速度。
• 工作周期与冷却：高能耗循环可能需断续工作或强制冷却以保证寿命。
• 制造限制：满足大行程大力需求会增加体积、重量、成本和加工精度要求。
• 可行的设计方向：采用机械放大（杠杆、齿条-小齿轮）、磁保持配合弹簧辅助、混合驱动（电机或气动）或多级电磁结构以提高整体性能。

应用

• 工业自动化：阀门、闸门、定位及包装机械的执行机构
• 安防：电子锁及门禁机构
• 售货机与分配设备
• 医疗与实验室自动化：定量给药、试剂处理
• 办公设备：打印机、复印机与文件处理
• 汽车：锁止机构、驱动阀门
• 机器人、智能家居与农业机械

优点

• 紧凑圆柱结构下具有较高的力密度
• 响应快、位移重复性高
• 闭合管路提升磁效率并提供一定屏蔽
• 支持电压、行程、力特性、安装及防护等级的定制

缺点 / 限制

• 行程增大时力下降，长行程力分布不均
• 在高功率或连续工作下发热显著，需合适散热措施
• 与电机驱动比，行程受限，不适合非常长的位移需求
• 长行程高力设计体积大、效率低且制造难度高

故障排查
检查电源电压/电流与接线完整性。测量线圈电阻以检测绕组故障。检查阀杆与壳体是否有污物、腐蚀或机械阻挡。核对回位弹簧及对中情况。监控工作周期与温度，避免热相关失效。

选型建议
应明确动作类型（推/拉）、所需拉力（含摩擦与安全裕量）、行程及在该行程处的力、电压与功率、工作周期（断续/连续）、环境条件（温度、粉尘、化学品）、安装空间与对中限制、预期寿命周期。针对严格的长行程/高力应用，考虑机械放大、混合驱动或多级设计，并进行样件测试。

技术参数（概要）

• Brand: Weilong Technology
• Model Number: WL132250
• Rated Voltage (V): DC 12 V / 24 V / 48 V / 60 V
• Rated Power (W): 5000–6000 W
• Working Type: Tubular pull type
• Holding Force (N): 300–500 N
• Stroke (mm): 30–125 mm
• Reset Time (s): 0.1
• Service Life: ~300,000 cycles
• Certifications: CE, RoHS, ISO9001
• Housing Material: Carbon steel, zinc plated
• Lead Wire Length (mm): 200
• Installation: adjustable screw & cap
• Dimension Tolerance: ±0.1 mm
• Waterproof: None (standard)
• Insulation Class: F
• Hi-Pot Test: AC 1200 V 50/60 Hz 2 s
• Non-excitation Holding Force: 0 N
• Operating Temperature: -10°C to 100°C
• Duty Cycle: 1–100%
• Payment Terms: TT or LC at sight
• Sample Order: Yes
• Warranty: 1 year
• MOQ: 1000 pcs
• Supply Ability: 5000 pcs/week
• Delivery Time: 30 days
• Port of Loading: Shenzhen
