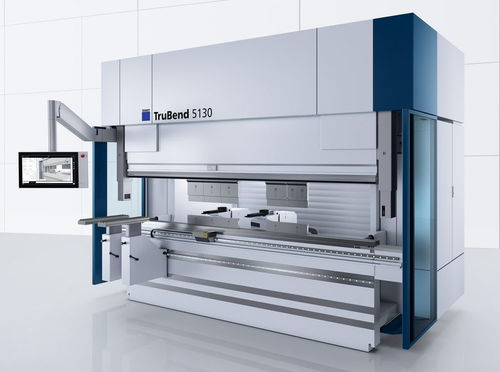

伺服电机压弯机 TruBend 5000 series

CNC数控6轴高速

概述
TRUMPF 的 TruBend 5000 系列为模块化折弯机系列，面向需兼顾高产能与快速换装的板料与型材折弯应用。该系列覆盖从编程、自动换模到角度测量的流程，旨在缩短周期与保证首件合格率。

主要特点

• 高产能并缩短换装时间
• 6轴后挡料实现复杂工件的高柔性定位
• 下模移动机构支持特殊工艺（如压平）
• On‑Demand Servo Drive：按需供能，静音且高效
• ToolMaster 自动换模减少工装时间
• Touchpoint TruBend 与 MobileControl 提供直观操作
• ACB 系列角度测量（ACB Wireless、ACB Laser、ACB Speed）保证首件精度
• TCB 与 Part Indicator 帮助降低报废率

功能与配置

• 6轴后挡料 – 提供工件定位的完全自由度，支持复杂弯曲序列。
• ToolMaster（自动换模） – 自动化模具安装，适用于小批量与频繁换装。
• 下模移动 – 扩展特殊应用场景的可行性。
• On‑Demand Servo Drive – 仅在需要时供能，具备高效率与低噪运行。
• ACB 系统 – ACB Wireless/ACB Laser 实现自动角度测量与纠正。
• TCB – 自动检测板材厚度并补偿冲程深度。
• Part Indicator（相机辅助） – 指导操作员正确上料以减少不良品。
• LED 照明与人体工学支撑 – 优化工位照明并配备可调支撑。
• 软件集成 – 支持 TruTops Boost、TecZone Bend 及 OPC UA 等接口。

技术数据（系列5000型号比较摘要）
冲压力：示例 850 kN（5085）至 3200 kN（5320）。
折弯长度：根据型号 2210 mm 至 4420 mm。
立柱间距：1750 mm 至 3680 mm。
有效安装高度：标准 385 mm（部分型号 615 mm）。
深度（garganta）：420 mm。界面：Touchpoint TruBend；支持 MobileControl。
尺寸与重量随型号变化（长度约 3020–5180 mm；重量约 8300–23400 kg）。

适用场景

• 各种板厚的高精度折弯
• 长件与大型工件的折弯
• 小批量多品种生产的快速换装
• 与上位系统集成的智能工厂场景

特点 / 技术规格

• 系列名称：TruBend 5000 series
• 应用：用于板料折弯的工业折弯机
• 控制：Touchpoint TruBend；支持 MobileControl
• 角度测量：ACB Wireless、ACB Laser、ACB Speed
• 自动化：ToolMaster、TruBend Cell 5000 集成
• 驱动概念：On‑Demand Servo Drive
• 厚度补偿：Thickness Controlled Bending (TCB)
• 照明：LED 作业区照明
• 软件生态：TruTops Boost、TecZone Bend、OPC UA 连接
