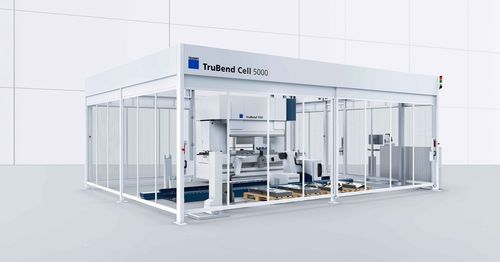

机器人折弯单元 TruBend Cell 5000 Lean Edition

搬运夹持

概述
TruBend Cell 5000 Lean Edition 是一款兼具生产效率与成本效益的折弯单元，适用于快速、精确的折弯加工并支持快速换装。凭借直观的编程和模块化夹具方案，可实现对多种零件尺寸的灵活自动化处理。

主要优势

• 简便编程：TecZone Bend 可在数秒内根据 2D/3D 数据（含 NC 程序）生成程序建议，缩短设定时间。
• 灵活的零件搬运：支持吸附与机械夹持，可加工小型至中型零件及最高 40 kg 的工件。
• 自动换夹：实现快速自动的夹具更换，减少人工干预与换装时间。
• 可靠抓取：板料传感器确保毛坯正确检测与稳定搬运，无需专用对中站。

自动化与搬运选项

• 中型多夹具：可调节，支持真空抓取；适用于中型零件，可离线配置以减少准备时间。
• 旋转爪夹具：用于小件自动折弯，线性与旋转轴可减少重复抓取。
• 小型多夹具：用于更小零件的可调夹具，配快拆机构及 180° 旋转单元，减少盒形件折弯周期时间。
• 小件套件：包含板料取出工位与爪式夹具，可并行分离并生产小件。
• 换夹控制台：自动更换夹具以在无需人工干预的情况下处理混合订单。

视频
提供产品视频，演示 TruBend Cell 5000 Lean Edition 的操作与功能。

技术数据（概要）
压机力：850 kN
折弯长度：2210 mm
立柱间净距：1750 mm
可用安装高度：615 mm
喉深：420 mm
快速下行速度：200 mm/s
最大 Y 加工速度：25 mm/s

BendMaster
最大工件尺寸：2000 mm x 1000 mm
型材：可达 2000 mm
最大工件重量：40 kg
最大承载能力：60 kg
最小板厚：0.7 mm
行程长度：6 m
最大板料堆高：700 mm
成品堆叠最大高度：1000 mm

尺寸与重量
BendMaster 重量：595 kg
主机重量：7800 kg
TruBend 机床（长×宽×高）：3020 mm x 1800 mm x 2835 mm
每个 2000 mm 单元的地面导轨重量：310 kg

技术规格

• 压机力：850 kN
• 折弯长度：2210 mm
• 立柱间净距：1750 mm
• 可用安装高度：615 mm
• 喉深：420 mm
• 快速下行速度：200 mm/s
• 最大 Y 加工速度：25 mm/s
• BendMaster 最大工件尺寸：2000 mm x 1000 mm
• 型材（BendMaster）：可达 2000 mm
• 最大工件重量：40 kg
• 最大承载能力（BendMaster）：60 kg
• 最小板厚：0.7 mm
• 行程长度：6 m
• 最大板料堆高：700 mm
• 成品堆叠最大高度：1000 mm
• BendMaster 重量：595 kg
• 主机重量：7800 kg
• 机床尺寸（长×宽×高）：3020 mm x 1800 mm x 2835 mm
• 每个 2000 mm 单元地面导轨：310 kg
