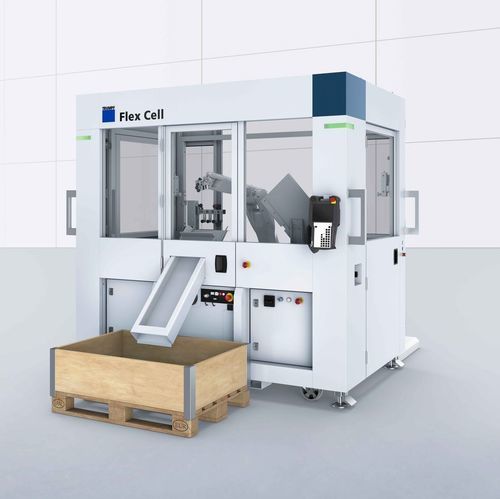

机器人折弯单元 Flex Cell

紧凑型

概述
按需自动化：将手动折弯机在几分钟内升级为可移动的自动折弯单元。Flex Cell 可连接 TruBend 7050，提供紧凑且可重新定位的自动化解决方案，具备大容量原料存储与快速投产能力。

主要卖点

• 超高速度 – 适用于简单工件的 TRUMPF 高速折弯单元。
• 上料容量大 – 双倍上料容量，最长可实现约42小时无人值守运行。
• 占地极小 – 自动化折弯占地小于10 m²。
• 即插即用 – 复杂工件可人工加工，简单工件可自动加工；数分钟内即可投产。

移动与安装
设计用于移动：可手动移动或用叉车搬运，快速连接至折弯机以立即投入使用，提高车间布局灵活性。

自主生产
双板检测、对中台、改抓站和组合夹具等集成功能可确保折弯过程平稳，支持高度自主化生产。

快速编程
采用 TecZone Bend 软件并结合机器人示教面板上的向导，可快速生成折弯与机器人程序，缩短调试与换型时间。

装备与核心功能

• 6 轴工业机器人：高性能、高精度，配机械式快速换夹具系统。
• 对中台：精确定位板坯，降低堆叠精度要求，冲孔面避免零件粘连。
• 组合夹具：真空抓取与夹钳并用，移动式真空单元减少干涉，支持法兰重叠。
• 双板检测：板厚测量可提前识别双片抓取，提升工艺可靠性。
• 传送带：安全排出易损件，快速拆卸并留出充足操作空间。
• 改抓站：内置固定与可调两种改抓站，适配小件与大件并缩短改抓路径。
• 上料/下料车：便于在生产时准备下一批零件并快速更换料车。
• ACB 角度测量系统：支持 ACB Wireless 与 ACB Laser，可实现角度测量与智能补偿。
• 吸盘抓手：适用于最大 600 x 400 mm 的工件，附加旋转轴可减少改抓次数。

多媒体
提供产品演示视频，展示 Flex Cell 的操作与功能。

技术规格

• 最小工件尺寸：70 mm x 50 mm
• 最大工件尺寸：600 mm x 400 mm
• 最小板厚：0.7 mm
• 最大板厚：6 mm
• 最大工件重量：5 kg
• 外形尺寸（高 x 长 x 宽）：2200 mm x 2400 mm x 2000 mm
