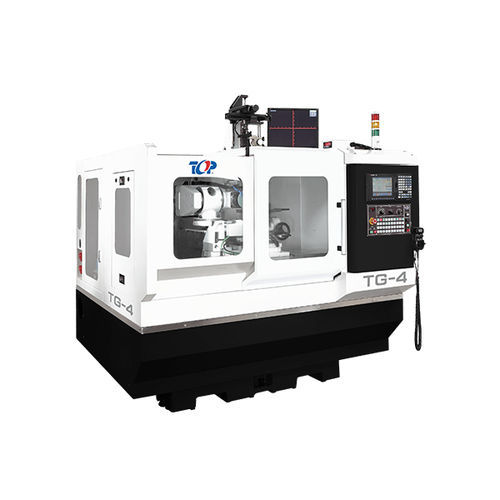

CNC数控工具磨床 T series齿轮滚刀自动精准
添加到我的收藏夹
添加到产品对比表
产品规格型号
- 应用
- 齿轮滚刀
- 操控类型
- 自动, CNC数控
- 其他特性
- 精准
- 主轴速度
最多: 10,000 rpm
(62,832 rad.min-1)最少: 0 rpm
(0 rad.min-1)- 输出功率
2.25 kW
(3.06 hp)- X轴
250 mm
(9.84 in)- Y轴
200 mm
(7.87 in)- 速度
6 m/min
- 机器质量
2,200 kg
(4,850.17 lb)
产品介绍
配有相机系统，可精准对位每个齿形，特别适用于小模数刀具的再研磨。
适用刀具类型：刮齿刀、螺旋插齿刀、直齿插齿刀、螺旋伞齿刀。
TM/TG-H 滚齿刀修锐专用机
配有三直线轴与一旋转轴，专为直槽滚刀的再研磨而生。
图形化人机介面（HMI），操作直觉，快速设定角度与参数。
自动产生 NC 研磨路径，提升加工效率。
可达 AA 级精度，确保再研磨品质稳定精准。
标准配件
H系列
全罩钣金
照明灯
标准工具及工具箱
自动润滑装置
基础垫块及水平调整螺丝
砂轮法兰
夹环座与夹环
尾座
滚齿刀心轴
S系列
全罩钣金
照明灯
标准工具及工具箱
自动润滑装置
基础垫块及水平调整螺丝
砂轮法兰
CCD相机系统
钻石笔砂轮修整装置
插齿刀装置
砂轮(WA)
插齿刀对刀治具
特殊附件
H系列
滚齿刀心轴组
CBN砂轮
钻石砂轮
角度量测盘(主轴角度校正用)
纸袋过滤机(适用过滤Carbide材质)
电磁纸带过滤机(适用过滤HSS与Carbide材质)
油雾回收机
变压器
S系列
轴套(MT2/ MT3/ MT4)
盆型齿刀治具
动平衡校验机
角度量测盘(主轴角度校正用)
电磁纸带过滤机(适用过滤HSS与Carbide材质)
油雾回收机
变压器
