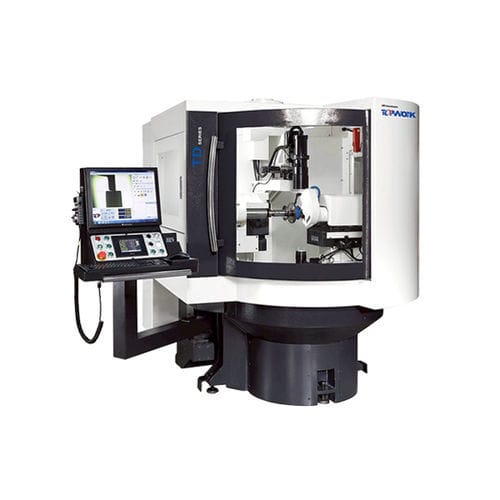

金刚石砂轮修整机 TD series

CNC数控

配备相机系统，可即时监控修整过程提供清晰的回馈，让使用者随时掌握砂轮修整状况。 针对不同种主轴，可选配对应的转接杆进行使用，提升方便性。 平面、圆弧、端面甚至多段圆弧修整皆可以一机完成。 修整砂轮提升精度，使砂轮在其他磨床上发挥最佳性能。 TD机械规格 砂轮主轴锥度 - BT-40 砂轮最小直径 - Ø 50 mm 砂轮左右方向 (W) - Manual - Servo 砂轮前后方向 (U) - Manual - Servo 砂轮左右行程 (W) - 280 mm 砂轮前后行程 (U) - 140 mm 修整砂轮轴 Dimensions - Ø180 mm 砂轮前进方向 (X轴) - Servo 砂轮进刀行程 (X轴) - 100 mm 砂轮摆动轴 (Z轴) - Servo Oscillation stroke - -40~+40mm - 0~-80mm 砂轮角度自动旋转 (B轴) - Servo 砂轮回转角度 - ±95º 控制系统 型式 - MITSUBISHI 机械规格 占地面积 L x W x H - 2300 x 2100x 1820 mm - 1660 x 2340 x 2050 mm 标准附件 半罩式护罩 (TD-3手动) /全罩钣金(TD-5) 工作灯 光学尺 (解析度:TD-3为5μ，TD-5 为 1μ) 基础垫块和水平调整螺丝 备用皮带 修整砂轮法兰. (公制 : 32 mm 或 英制: 31.75 mm) 标准工具及工具箱 气雾式冷却装置 量测软体 萤幕 双用水机&吸尘 砂修轮整器 特殊附件 半罩钣金(自动) 全罩钣金 可订制配合各种厂牌之转接杆 变压器 专业版量测软体 特殊研磨软体
