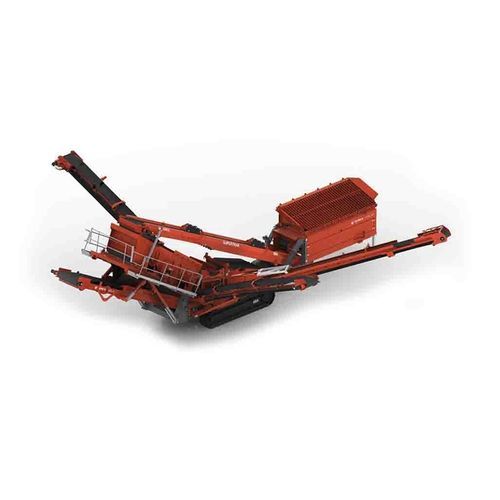

干式筛选筛选机 684 3-Deck

用于建筑工地用于矿场用于废料回收

产品概述
Finlay® 684 三层倾斜筛是为采石、采矿、砂砾及回收等作业设计的紧凑型移动式倾斜筛。该机配备三块全尺寸倾斜筛板（每块 4.3 m x 1.7 m），提供较大筛分面积，具有快速楔形张紧、检修孔和下层油压张紧以缩短筛网更换时间。四条出料皮带均可调节并可液压折叠以便运输；第四条（oversize‑plus）皮带具备可变倾角与侧向偏转，便于精准出料与回料。可选车载电动（混合）方案，且可配装 T‑Link 远程监控系统（视配置而定）。

主要特点

• 三层倾斜筛面，每层 4.3 m x 1.7 m（总筛分面积 ≈ 21.9 m²）。
• 快速楔形张紧与下层液压张紧，缩短筛网安装与更换时间。
• 四条可调出料皮带，均可液压折叠以便运输。
• oversize‑plus 出料皮带具备可变倾角与侧向偏转，便于精确回料或堆料。
• 履带底盘以提高工地机动性；可选混合动力电机并可配装 T‑Link 远程监控。

附加设备与设计要点

• 料斗/给料器：容量约 8 m³；进料高度约 3.51 m；进料宽度约 4.77 m；带式给料器宽度约 1.05 m（42”）。
• 主皮带：1.0 m（40”）宽带，整长钢裙板，液压滑动调节和防回滚板。
• 中级/侧向皮带：650 mm（26”）带，液压折叠；细料皮带：1.2 m（48”）带，工作角度可变。
• oversize‑plus 皮带：500 mm（20”）带，具可变倾角/侧向偏转与可调出料高度。
• 底盘：履带式，履带板宽 400 mm（16”），行走速度较低且具良好越坡能力。

技术参数

• 型号：684 3‑Deck（Terex Finlay）。
• 筛板尺寸：3 x 4.3 m x 1.7 m（总面积 ≈ 21.9 m²）。
• 筛角：可调，约 18°–37°。
• 料斗容量：约 8 m³。
• 皮带宽度：主 1.0 m；中级 650 mm；细料 1.2 m；oversize‑plus 500 mm。
• 参考作业重量：约 33,500 kg（73,800 lbs）；运输与作业尺寸详见技术资料表。
• 提供不同发动机选项及车载电动（混合）方案；T‑Link 远程监控可作为标配或选配（数据订阅视区域而定）。
