移动式筛选机 684

用于散料倾斜紧凑型

定义

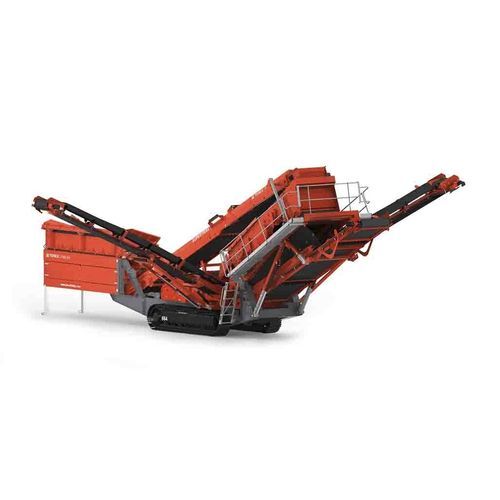

Finlay® 684 2-Deck 是一款用于骨料筛分的紧凑型可运输倾斜筛。其配备两张大型倾斜筛板（2 x 4.3 m x 1.7 m），总筛分面积约为 14.6 m²。上层筛板采用快速楔形张紧，下层筛板采用液压张紧，以减少筛网更换时间。

主要特点

• 两张 4.3 m x 1.7 m 的倾斜筛板，提供较高的筛分产能。
• 上层采用快速楔形张紧、设有检修孔；下层采用液压张紧，降低停机时间。
• 三条可调且可液压折叠的出料皮带，便于运输。

传送带与构件

• 主传送带：皮带宽度约 1.0 m（40"），全长钢质裙板并配有防回滚板。
• 细料传送带：皮带宽度约 1.2 m（48"）；工作角度可变，最高可达 25°；标准出料高度约 4.15 m；堆料容量约 106.3 m³ @ 25°。
• 粗料/中级传送带：典型皮带宽度 650 mm（26"），Chevron 2 层 EP250 皮带，液压折叠；出料高度与堆料容量视配置而定。

料仓 / 给料机

• 料仓容量：约 8 m³（10.5 yd³）。
• 给料高度：约 3.45 m（11'4"）。
• 给料宽度：约 4.77 m（装配格栅翼板时）。

筛箱

• 两层筛板：每层 4.3 m x 1.7 m — 总筛分面积约 14.6 m²（156 ft²）。
• 筛角：可调范围约 18°–37°（可液压调节）。
• 进料区采用耐磨冲击板。
• 两侧及上端设有镀锌检修人行道，便于检查与维护。

远程信息处理（Telematics）
标准配置包含 T-Link 远程信息处理硬件与软件，出厂配置视规格可包含一定期限的数据订阅（示例：7 年）。

维护与运输

• 上层快速楔形张紧与下层液压张紧可缩短筛网更换时间。
• 传送带可液压折叠，并预留吊装/运输点，便于公路运输。

技术参数

• 型号：684 2-Deck。
• 筛板：2 x 4.3 m x 1.7 m。
• 总筛分面积：约 14.6 m²（156 ft²）。
• 料仓容量：约 8 m³（10.5 yd³）。
• 主传送带宽度：约 1.0 m（40"）；细料传送带：约 1.2 m（48"）；粗料/中级：约 650 mm（26"）。
• 筛角：约 18°–37°（可液压调节）。
• 参考运输重量：28,750 kg / 63,380 lbs；运输与工作尺寸请参阅产品规格。
• 标准/可选设备：T-Link、除尘/抑尘选项、多种筛网与传送带配置。
