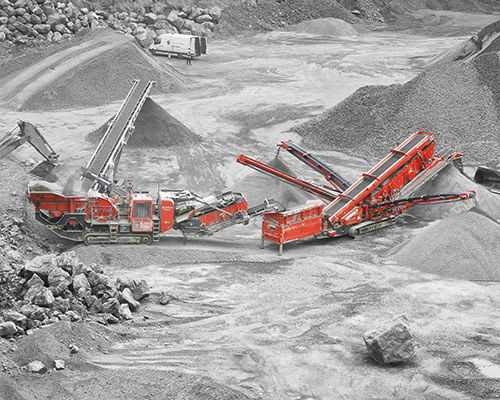

振动筛选机 696

碳倾斜紧凑型

产品概述
Terex Finlay 696 三层倾斜筛专为采石、矿山、砂砾处理、煤炭、木屑和表土等需要高产能筛分的工况设计。该机配备高能量筛箱，具有三个全尺寸筛层，并采用紧凑的运输包络，便于现场之间移动。

主要特性

• 高能量三层筛箱，三层全尺寸筛板 6.1 m x 1.7 m，总筛分面积 31.1 m²。
• 8 m³ 大容量料斗与可变速带式给料机，保证物料稳定供给；可选远程翻料格栅或双层振动格栅。
• 超大粒级输出（Oversize‑plus）皮带具有液压可变倾角与旋转功能，可用于回送至二次破碎或堆放。
• 紧凑的运输尺寸，便于场地间转运。
• 可选混合动力动力包，支持外部电源或车载发动机供电。
• 集成产品皮带采用直观的折叠机构，便于现场展开与移动。
• 标配液压折叠人行道，提高现场作业效率并加快筛箱就位速度。
• 液压系统在动力与效率之间实现平衡设计。
• 筛箱角度可液压调节，范围 18° 至 32°。
• 标配 T‑Link 远程诊断系统，并包含七年数据订阅。

料斗 / 给料机

• 料斗容量：8 m³
• 给料高度（无格栅）：2.5 m
• 进料宽度（带格栅侧板）：4.2 m
• 给料带宽度：1.2 m
• 给料速度：可变，0–16 m/min

主皮带

• 皮带宽度：1.2 m
• 皮带速度：92 m/min
• 全长钢制裙板

中级料皮带

• 皮带宽度：800 mm
• 工作角度：22°
• 速度：可变，0–90 m/min
• 卸料高度：5.1 m
• 堆料容量：228 m³

超大粒级皮带（Oversize）

• 皮带宽度：800 mm
• 工作角度：22°
• 速度：可变，0–90 m/min
• 卸料高度：5.1 m
• 堆料容量：228 m³

超大粒级加（Oversize plus）皮带

• 皮带宽度：500 mm
• 工作角度：可变，最高约 24°
• 速度：可变，最高约 120 m/min
• 卸料高度：可变，最高约 5.4 m
• 堆料容量：270 m³（40° 时）

细料皮带

• 皮带宽度：1.2 m
• 工作角度：可变，最高 27.5°
• 速度：可变，最大 125 m/min
• 标准卸料高度：5.5 m
• 堆料容量：285 m³

筛箱

• 各层筛板尺寸：6.1 m x 1.7 m — 三层全尺寸
• 标配液压折叠人行道
• 筛箱角度液压可调：18°–32°
• 总筛分面积：31.1 m²

底盘 / 行走装置

• 履带板宽：500 mm
• 爬坡能力：32.6°
• 铲刮角度：9°

T‑Link 远程监控
T‑Link 远程监控系统为标准配置，可对设备位置与状态进行远程监测并提供数据以优化设备可用性。激活与账户配置通过制造商的远程服务进行。

技术参数

• 发动机净功率：详见技术资料（根据配置可选）
• 每层筛板尺寸：6.1 m x 1.7 m
• 总筛分面积：31.1 m²
• 整机重量：约 40,050 kg
• 运输尺寸（高 x 宽 x 长）：约 3.65 m x 3.0 m x 19.7 m
• 工作尺寸（高 x 宽 x 长）：约 5.8 m x 18.45 m x 21.01 m
• 料斗容量：8 m³
