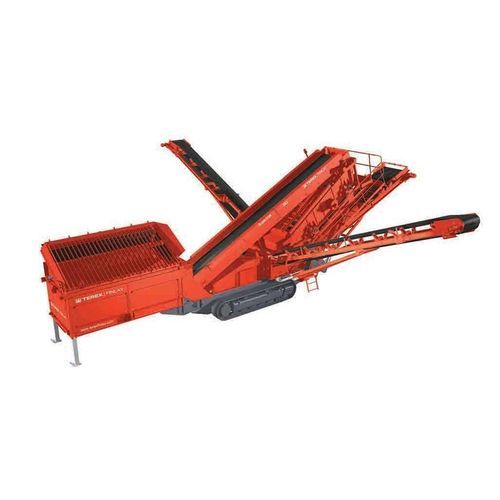

干式筛选筛选机 Finlay® 683

用于建筑工地用于废料回收移动式

概述
Finlay® 683 是一款便携式倾斜双层筛分设备，适用于小型和中型作业单位与承包商。该机集料料、筛分与堆料功能于一体，适用于砂石、骨料和回收等工况。

主要特性

• 8 m³ 料斗，带 4.25 m 翻板栅格与翼板。
• 远程控制液压翻转拒料栅格，带齿条栏杆（4.25 m × 100 mm 间距）。
• 上层筛面 3.66 m × 1.52 m，下层筛面 3.00 m × 1.52 m；下层筛网液压拉紧。
• 筛箱周边设人行平台、扶手、防踢板和登梯。
• 筛箱拒料溜槽，主皮带全长设挡边。
• 超大料与中级料输送带可液压折叠。
• 重载行走装置，履带宽度 400 mm；配 5 m 连接线的手持行走控制器。
• 低位润滑点与多处急停开关；防护符合 M & Q 规范。

主输送带

• 带宽：1.0 m (40”)。
• 带型：平面三层带。
• 输送带全长设钢制裙板。

筛箱

• 上层筛面：3.66 m × 1.53 m (12' × 5')。
• 下层筛面：3.00 m × 1.53 m (10' × 5')。
• 筛角：液压可调 18°–39°。
• 两侧及上端设检修人行平台；总筛分面积约 10.1 m² (110 ft²)。

细料输送带

• 带宽：1.2 m (48”)。
• 工作角度：可变，最大至 25°。
• 标准卸料高度：3.86 m (12'8”)。
• 堆料容量：106 m³ (139 yd³)。

料斗 / 给料

• 料斗容量：8 m³ (10.5 yd³)。
• 给料高度：3.45 m (11'4”)。
• 给料宽度：4.77 m (15'8”)（栅格翼板时）。
• 给料机带宽：1.05 m (42”)。

超大料 & 中级输送带

• 带宽：650 mm (26”)。
• 工作角度：24°。
• 液压折叠式输送带。
• 卸料高度：4.72 m (14')。
• 堆料容量：194 m³ (254 yd³)。

行走装置

• 履带板宽：400 mm (16”)。
• 行驶速度：0.9 km/h。
• 爬坡能力：27°。
• 耙角：8°。

远程信息处理（Telematics）
T-Link 远程信息系统为标准配置，可提供机器位置与状态的远程访问与监控，便于优化利用率与维护管理。

技术参数

• 净发动机功率：Tier 3 - Cat 113 hp | Tier 4F / Stage IV - 110 hp（约 83 kW / 82 kW）。
• 筛面尺寸：上层 3.66 m × 1.52 m；下层 3.00 m × 1.52 m。
• 整备质量（约）：24,250 kg (53,462 lbs)。
• 运输尺寸（约）：H 3.25 m × W 3.00 m × L 15.00 m。
• 工作尺寸（约）：H 5.30 m × W 17.25 m × L 16.50 m。
• 总筛分面积：10.1 m²。
• 料斗容量：8 m³；主输送带宽：1.0 m；细料带宽：1.2 m；超大料带宽：650 mm。
