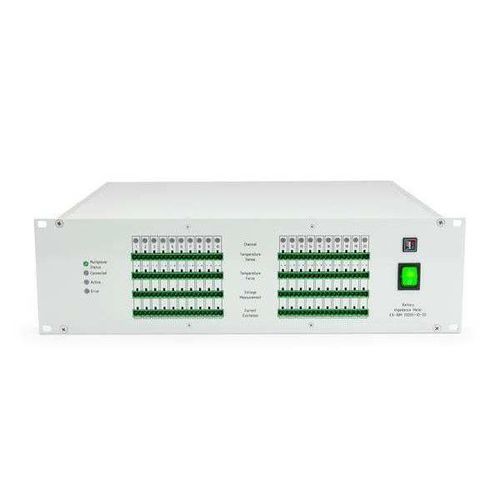

阻抗测试仪 EA-BIM 20000

电池台式多通路

简要简介
凭借业界高吞吐量，可在最多20个通道上执行电化学阻抗谱（EIS）测量，快速、准确地评估锂离子电池单体状态。随附 BIM.Suite 软件、行业标准接口与低功耗设计，便于集成至自动化测试流程。

关键特性

• 阻抗测量精度优于 1 %。
• 频率范围：1 mHz – 10 kHz。
• 20 路多路复用 EIS 通道。
• 20 路 4 线制 PT100 温度传感器输入。
• 内置电池充放电功能：最高 5 V / 1 A（DC max 5 V / 1 A）。
• 最大交流电流：10 A。
• 功耗低 < 60 W。
• 设计用于与更大型测试系统（如 EA‑BCTS）集成，适合高产量测试。

集成与连接

• PC 连接用 USB device 端口。
• 用于与电池循环测试系统通信的 CAN 总线。
• 3U 机架空间内提供 20 路 EIS 与温度通道，便于紧凑集成。

EIS 性能

• 采用多频（rapidEIS）多音脉冲实现测量，速度比传统扫频快数百倍，适合高吞吐量检测。
• 支持在充电或放电过程中进行 EIS 测量。

软件

• 随设备提供 BIM.Suite，用于测试配置、数据采集、可视化与分析。
• 功能：内置可视化与分析、标准扫频或快速多正弦/多频脉冲测量、以常见文件格式记录与导出结果。

型号 / 选项（页面列示）
型号 | 电压 | 通道
EA-BIM 20005-10-20 | 0–5 V / 1 A | 20 Channels

特征 / 规格技术清单

• 通道数：20（含温度通道，支持 4 线制 PT100）
• 频率范围：1 mHz – 10 kHz
• 阻抗测量精度：优于 1 %
• 最大交流电流：10 A
• 最大直流电压 / 电流：5 V / 1 A
• 接口：USB device 端口、CAN 总线
• 软件：随附 BIM.Suite（测试配置、可视化、分析、数据导出）
• 机架空间：3U
• 功耗：< 60 W
• 测量模式：标准扫频及快速多频/多音（rapidEIS）
• 兼容性：可与 EA‑BCTS 等系统结合，实现与循环测试的联动 EIS 测量
