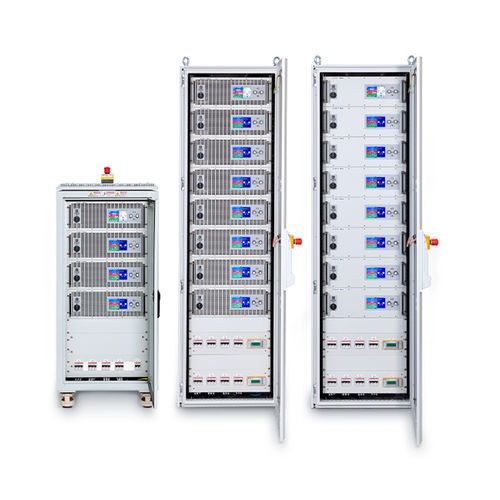

机架式电源 EA series

直流调节可变输出

概述
在42U、38U、24U和15U机架中配置3U、4U和6U设备。可将EA-10000、EA-10000 Industrial、EA-PSB 20000、EA-BT 20000等双向电源、可编程电源或回馈式负载组合使用。通过并联设备，系统功率可扩展至3.84 MW（13个机架、64台设备）；在单台42U机架中安装5台60 kW设备可实现300 kW。

特点 / 概览

• 机架尺寸：42U、38U、24U、15U
• 设备高度：3U、4U、6U
• 支持设备类型：双向（回馈）电源、可编程电源、回馈式负载
• 功率：单机架（42U）最高300 kW；多机架配置最高3.84 MW（13机架、64台设备）
• 兼容系列：EA-10000、EA-10000 工业型、EA-PSB 20000、EA-BT 20000（风冷/水冷）
• 交付形式：交钥匙机架系统
• 典型应用：电池测试（电芯/模块/整包）、燃料电池测试、光伏、电解等高功率直流应用

关键性能
功率：最大可达 3.84 MW（系统）
电压：机架最高 3000 V
电流：机架最高 8000 A

安全与保护

• 集成安全系统
  预留接入三相市电（典型 400 V），配备急停按钮与后门接触开关。
• 中央安全继电器
  监控安全链路并在必要时断开冗余交流接触器。
• 熔丝保护
  所有设备与布线均采用专用熔丝保护。

选件

• 水冷
  预装配水分配系统，适合需最低噪音与高热通量的环境。
• NS 保护（网络与电源）
  监控交流电网，防止孤岛效应，在市电故障时关闭机架。
• 绝缘监测器
  检测直流输出与接地间绝缘故障，必要时触发系统关断。
• 直流接触器
  实现系统与被测设备间的安全断开，并可集成至急停链路。
• DC 铜排（Busbar）
  通过并联多台设备提升机架输出性能。
• 以太网交换机
  24端口交换机可选，支持通过单一以太网接口对多通道进行集中控制。
• 信号灯
  提供清晰的系统状态视觉指示。

机架配置与使用场景

• 15U 机柜 — 最高 60 kW：适用于实验室或入门级小规模部署的紧凑占地设计。
• 24U 机柜 — 最高 180 kW：适中体积，兼顾性能与扩展能力。
• 42U 机柜 — 最高 300 kW：高功率密度，适合工业或研发环境；可扩展为多机架系统。
• 多机架系统 — 最高 3.84 MW（13 机架）：集成急停链路，整体占地小，适合大规模部署。

软件

• EA Power Control：用于在 Windows PC 上管理、控制和编程 EA 设备的软件包。提供与设备 HMI 等效的控制并支持高级仿真与测试应用。

型号（概要）
EA-FCTS 20920-720 | 0–180 kW | 0–920 V | 0–720 A per channel | 1 Channel
EA-BCTS 20010-600-18 | 0–6 kW | 0–10 V | 0–600 A per channel | 18 Channels
EA-BMTS 20200-840-2 | 0–60 kW | 0–200 V | 0–840 A per channel | 2 Channels
EA-BPTS 20920-720 | 0–180 kW | 0–920 V | 0–720 A per channel | 1 Channel

特性 / 规格（技术参数）

• 系统最大功率（集群）：最高可达 3.84 MW（13 机架）
• 单机架最大功率：最高 300 kW（42U，5 × 60 kW）；美洲部分配置最高 360 kW
• 单机架最大电压：最高 3000 V
• 单机架最大电流：最高 8000 A
• 支持机架尺寸：42U、38U、24U、15U
• 支持设备高度：3U、4U、6U
• 冷却方案：标准风冷；4U/6U 型号提供水冷选件
• 通信接口：USB、以太网、模拟接口为标准；可选机架内 24 端口以太网交换机
• 保护功能：OVP、OCP、OT、集成 DC 接触器、绝缘监测、中央安全继电器、熔丝保护
• 再生能力：部分回馈式系统支持能量回馈，适用于高效能量管理
• 典型应用：电芯/模块/整包电池测试、燃料电池测试、光伏与电解测试等 DC 高功率应用
