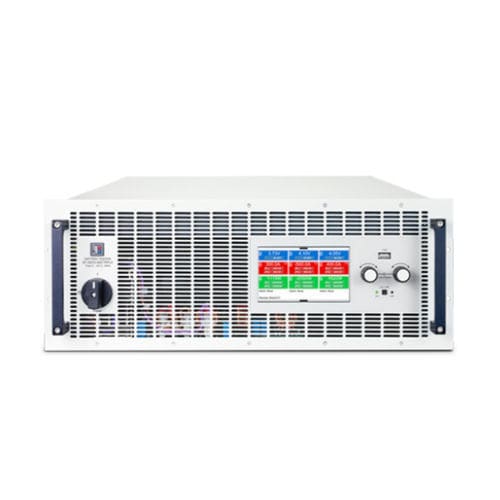

电池阻抗测试仪 EA-BT 20000 series

电压性能用于充/放电测试

概述
EA-BT 20000 系列针对电池测试与模拟优化，提供完全双向电源以精确控制电池单元、模块与电池组的充放电。回生技术可在放电或充电模拟时回收能量并回馈到本地电网，从而降低运行与暖通空调成本。可扩展的功率和并联通道配置使其能够从台架测试扩展到生产线级别的电流需求。

主要功能

• 双向运行：作为电源（充电）或回收负载（放电），支持电池仿真
• 再生能量回收：能量回收效率高达约96%
• 可扩展功率：单机最高可达30 kW，支持并联以提升吞吐量
• 高电压能力：部分型号支持最高2000 V
• 大电流能力：部分型号单通道可达1000 A；并联通道可实现更高总电流
• 自动量程（autoranging）：在广泛电压/电流组合下维持额定功率（最低约为额定输出的33%）
• 外部感测输入：用于在被测件处进行精确电压测量
• 快速通信：1 ms 通信速度以加速自动化测试
• 安全与测试自动化功能：主动预充电、电缆/连接检查、电缆过载保护
• 可选水冷：4U/6U 特定型号支持水冷以适应恶劣工业环境

应用

• 电池台架测试与生产线自动化测试（单体、模块和电池组）
• 健康状态（SOH）测试、二次利用分类与产线末检（EOL）测试
• 电池回收前的能量回收
• 用于开发、验证与确认的电池仿真

代表性型号族与选定型号数据（系列 / 功率 / 电压 / 电流范围 / 通道）
EA-BT 20000 4U | 0–30 kW | 0–2000 V | 0–1000 A 每通道 | 1 Channel
EA-BT 20000 3U | 0–15 kW | 0–2000 V | 0–600 A 每通道 | 1 Channel
EA-BT 20000 Triple 4U | 4 kW to 10 kW per channel | 0–920 V | 0–40 A up to 0–600 A per channel | 3 Channels

示例具体型号（型号 — 功率 — 电压 — 电流范围 — 通道）
EA-BT 20200-420 4U — 0–30 kW — 0–200 V — 0–420 A 每通道 — 1 Channel
EA-BT 22000-40 4U — 0–30 kW — 0–2000 V — 0–40 A 每通道 — 1 Channel
EA-BT 20500-180 4U — 0–30 kW — 0–500 V — 0–180 A 每通道 — 1 Channel
EA-BT 20080-1000 4U — 0–30 kW — 0–80 V — 0–1000 A 每通道 — 1 Channel
EA-BT 20010-400 Triple 4U — 0–4 kW 每通道 — 0–10 V — 0–400 A 每通道 — 3 Channels
EA-BT 20200-140 Triple 4U — 0–10 kW 每通道 — 0–200 V — 0–140 A 每通道 — 3 Channels
EA-BT 20060-500 3U — 0–15 kW — 0–60 V — 0–500 A 每通道 — 1 Channel

文档与软件（摘要）
系列及具体型号的数据表、用户手册和编程指南可用（产品页面列有示例）。

技术规格（摘要）

• 最大功率：最高可达30 kW（视型号而定）
• 最高电压：最高可达2000 V（视型号而定）
• 每通道最大电流：最高可达1000 A（视型号而定）；并联通道可实现更高总电流
• 再生效率：约96%
• 自动量程功能：允许在更广的电压/电流组合下维持额定功率（最低约为额定输出的33%）
• 外部感测用于在 DUT 处直接测量电压
• 通信延迟：1 ms（支持快速自动化测试）
• 保护与自动化功能：主动预充电、电缆/连接检查、电缆过载保护
• 冷却选项：4U 与 6U 型号可选水冷方案
