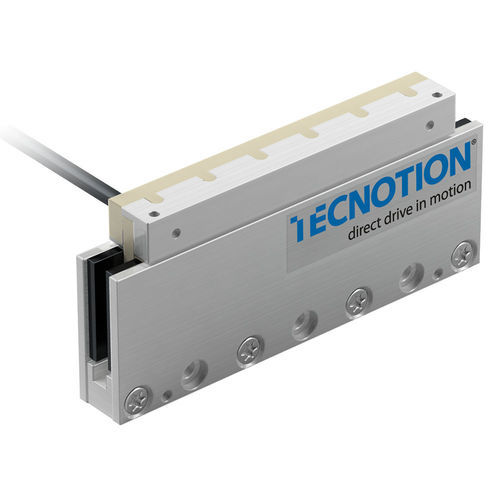

交流线性电机 UF series三相同步无铁芯
添加到我的收藏夹
添加到产品对比表
产品规格型号
- AC/DC
- 三相, 交流
- 类型
- 同步, 无铁芯
- 电压
- 24伏, 48V, 12V, 60V, 0 - 60V, 28V, 5V, 4.5 V, 3V
- 构造
- 直接传动, 扁平, U形
- 保护程度
- 免维护
- 性能
- 高性能, 高精度
- 其他特性
- 紧凑型, 模块化, 高精度
- 传送速度
最多: 5.1 m/s
(16.73 ft/s)最少: 0 m/s
(0 ft/s)- 力度
最多: 39 N
0 N
最少: 0 N
- 功率
最多: 198.9 W
(0.27 hp)最少: 0 W
(0 hp)- 运行行程
最多: 10,000 mm
(393.701 in)最少: 0 mm
(0 in)
产品介绍
概述
UF 系列为无铁芯直线电机，专为在紧凑占位下实现非常高的连续推力而设计。适用于高占空比的应用场景，如医疗设备、半导体制造和高通量的抓取放置系统。
主要特性
推力
资源（可用）
应用
特性 / 规格
UF 系列为无铁芯直线电机，专为在紧凑占位下实现非常高的连续推力而设计。适用于高占空比的应用场景，如医疗设备、半导体制造和高通量的抓取放置系统。
主要特性
- 在相对较小的占用空间内维持很高的连续推力。
- 针对高占空比和频繁启停进行优化设计。
- 提供多种线圈单元（UF3–UF6）与磁轨/磁轭（UF72–UF120）；UF6 提供内置电缆选项。
- 提供规格表、手册与 CAD 文件以支持系统集成。
推力
- 峰值推力：42.5 – 85 N
- 连续推力：19.5 – 39 N
- 线圈单元：UF3 – UF6（UF6 可选内置电缆）
- 磁轨/磁轭：UF72 – UF120
资源（可用）
- 无铁芯电机手册 — 手册（version 2.2）
- 无铁芯电机目录 — 目录（version 1.4）
- UF 系列参数表 — 参数表（version 1.4）
- UF 系列 CAD 文件 — CAD（version 1.0）
- UF 数字霍尔模块 — CAD（version 1.0）
- 线性电机与其他驱动系统比较 — Webinar
应用
- 半导体制造
- 显示器与面板搬运
- 机床与数字切割
- 高通量抓取/放置系统
- 机器人与自动化
- 印刷与检验系统
- 医药与生命科学设备
- 真空环境应用
特性 / 规格
- 系列名称：UF series
- 类型：无铁芯直线电机
- 峰值推力范围：42.5 – 85 N
- 连续推力范围：19.5 – 39 N
- 线圈单元选项：UF3、UF4、UF5、UF6（UF6 可选内置电缆）
- 磁轨范围：UF72 至 UF120
- 典型行业：医疗、半导体、抓取/放置、机器人及其他高占空比应用
- 可获得文档：参数表、手册、CAD 文件、产品目录
- 备注：占位仅比 UC 系列略大，但针对体积优化以维持极高的连续推力。
