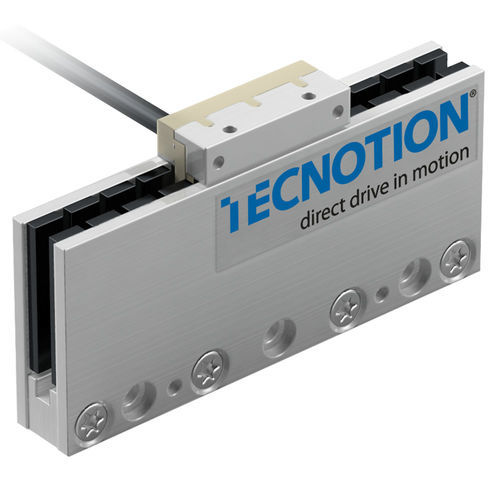

交流线性电机 UC series三相同步无铁芯
添加到我的收藏夹
添加到产品对比表
产品规格型号
- AC/DC
- 三相, 交流
- 类型
- 同步, 无铁芯
- 电压
- 24伏, 48V, 12V, 60V, 0 - 60V, 28V, 5V, 4.5 V, 3V
- 构造
- 直接传动, 扁平, U形
- 保护程度
- 免维护
- 性能
- 高性能, 高精度
- 其他特性
- 紧凑型, 模块化, 高精度
- 传送速度
最多: 5 m/s
(16.4 ft/s)最少: 0 m/s
(0 ft/s)- 力度
最多: 20 N
最少: 0 N
- 功率
最多: 198.9 W
(0.27 hp)最少: 0 W
(0 hp)- 运行行程
最多: 10,000 mm
(393.701 in)最少: 0 mm
(0 in)
产品介绍
概述
UC 无铁芯线性电机是一款紧凑、极轻量的直驱执行器，专为高动态运动与垂直安装设计。根据配置不同，电机质量仅为数克，使其能在受限空间内提供持续的连续推力。该系列提供多种线圈单元与磁轨组合，并可选购内嵌式（inline）电缆以便紧凑集成。
主要特点
推力
提升推力的耦合方式
应用
资源（可用）
特性 / 技术规格
UC 无铁芯线性电机是一款紧凑、极轻量的直驱执行器，专为高动态运动与垂直安装设计。根据配置不同，电机质量仅为数克，使其能在受限空间内提供持续的连续推力。该系列提供多种线圈单元与磁轨组合，并可选购内嵌式（inline）电缆以便紧凑集成。
主要特点
- 无铁芯（ironless）设计，低惯性、高响应
- 质量极低（仅数克）— 适用于垂直/Z轴应用
- 体积小巧，便于在有限空间内集成
- 模块化配置：多种线圈单元与磁轨，支持 inline 电缆选项
推力
- 峰值推力: 36 – 72 N
- 连续推力: 10 – 20 N
- 线圈单元: UC3、UC4、UC5、UC6
- 磁轨型号: UC66、UC99、UC264
提升推力的耦合方式
- 建议通过电气与机械耦合两台单元来提升可用推力，以满足更高的峰值或持续推力需求。
应用
- 半导体搬运与晶圆传输
- 平板显示设备
- 科学仪器与航空航天系统
- 机床与数字切割
- 印刷与拾取放置系统
- 机器人与生命科学自动化
- 木工与轴/舞台解决方案
- 真空与洁净室应用
资源（可用）
- 宣传手册、使用手册与规格表
- 用于设计集成的 CAD 文件及技术文档
特性 / 技术规格
- 系列名称: UC series
- 电机类型: 无铁芯线性电机（直驱）
- 峰值推力: 36 – 72 N
- 连续推力选项: 10 N 或 20 N
- 线圈单元型号: UC3、UC4、UC5、UC6（支持 inline 电缆选项）
- 磁轨型号: UC66、UC99、UC264
- 极低质量: 仅数克（视型号而定）
- 优化用于垂直/Z 轴安装及紧凑系统集成
