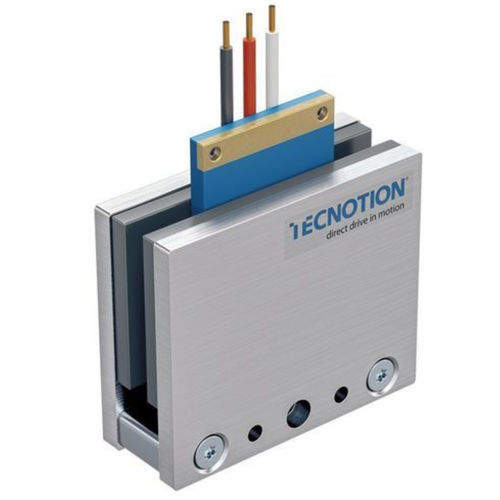

交流线性电机 Unano series三相同步无铁芯
添加到我的收藏夹
添加到产品对比表
产品规格型号
- AC/DC
- 三相, 交流
- 类型
- 同步, 无铁芯
- 电压
- 24伏, 48V, 12V, 60V, 0 - 60V, 28V, 5V, 4.5 V, 3V
- 构造
- 直接传动, 小型, 扁平, U形
- 保护程度
- 免维护
- 性能
- 高性能, 高精度
- 其他特性
- 紧凑型, 模块化, 高精度
- 传送速度
最多: 128 m/s
(419.95 ft/s)最少: 0 m/s
(0 ft/s)- 力度
最多: 8.7 N
最少: 0 N
- 功率
最多: 179.2 W
(0.24 hp)最少: 0 W
(0 hp)- 运行行程
最多: 10,000 mm
(393.701 in)最少: 0 mm
(0 in)
产品介绍
概述
Unano 无铁芯直线电机是 Tecnotion 最小型的标准无铁芯电机，专为尺寸、精度和可靠性要求严格的高端应用设计。作为一种 17 mm 线圈单元的超紧凑直驱方案，Unano 可在微米级实现定位，作为压电和丝杠方案的替代。
主要特性
典型应用
推力与配置
资源
特点 / 技术规格
Unano 无铁芯直线电机是 Tecnotion 最小型的标准无铁芯电机，专为尺寸、精度和可靠性要求严格的高端应用设计。作为一种 17 mm 线圈单元的超紧凑直驱方案，Unano 可在微米级实现定位，作为压电和丝杠方案的替代。
主要特性
- 超紧凑 17 mm 线圈单元
- 直驱性能，具备微米级定位精度
- 在极小体积内实现平稳、可靠且强劲的输出
- 模块化、灵活设计以适配多种系统集成
典型应用
- 计量与检测平台
- 显微镜载物台
- 飞行探针轴
- 多承载台
- 半导体、平板显示制造、机床、印刷与机器人集成
推力与配置
- 峰值推力：2.7 – 16.8 N
- 连续推力：1.4 – 8.7 N
- 线圈单元：Unano3、Unano6、Unano9
- 磁轨（磁轭）：Unano34、Unano51
资源
- Unano series – 规格表
- Unano – CAD 文件
- Unano applications – 彩页
- Unano ironless series – 彩页
- 无铁芯直线电机手册
- 电机产品组合手册
特点 / 技术规格
- 线圈单元尺寸：17 mm
- 峰值推力范围：2.7 – 16.8 N
- 连续推力范围：1.4 – 8.7 N
- 可用线圈单元型号：Unano3、Unano6、Unano9
- 可用磁轨型号：Unano34、Unano51
- 定位精度：微米级，适用于计量与显微级定位
- 文档：规格表、装配图、CAD 文件、彩页与应用说明
