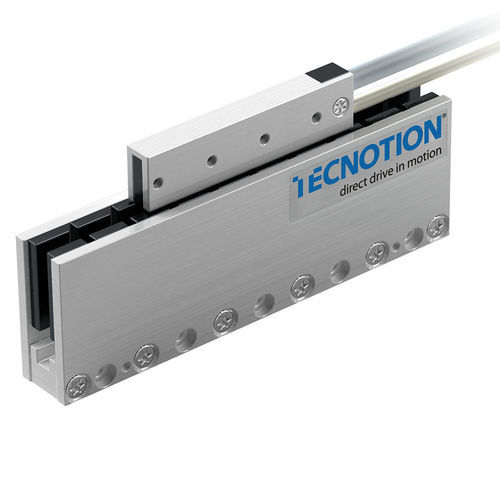

交流线性电机 UM series三相同步无铁芯
添加到我的收藏夹
添加到产品对比表
产品规格型号
- AC/DC
- 三相, 交流
- 类型
- 同步, 无铁芯
- 电压
- 48V, 24伏, 220伏, 12V, 320 V, 0 - 60V, 4.5 V, 100V, 28V, 200 V, 5V, 72 V, 80V
- 构造
- 直接传动, 扁平, U形
- 保护程度
- 免维护
- 性能
- 高性能, 高精度
- 其他特性
- 模块化, 高精度
- 传送速度
最多: 18 m/s
(59.06 ft/s)最少: 0 m/s
(0 ft/s)- 力度
最多: 116 N
最少: 0 N
- 功率
最多: 2,088 W
(2.84 hp)最少: 0 W
(0 hp)- 运行行程
最多: 10,000 mm
(393.701 in)最少: 0 mm
(0 in)
产品介绍
产品概述
UM 系列为无铁芯 (ironless) 直线电机家族，针对极高速度与优异热特性而设计。无铁芯结构消除了齿槽效应（cogging）以及线圈单元与磁轨间的吸引力，适用于高精度测量与高动态应用场景。
推力与机械选项
主要特性
可用资源（文档与 CAD）
适用领域
技术规格
UM 系列为无铁芯 (ironless) 直线电机家族，针对极高速度与优异热特性而设计。无铁芯结构消除了齿槽效应（cogging）以及线圈单元与磁轨间的吸引力，适用于高精度测量与高动态应用场景。
推力与机械选项
- 峰值推力：100 – 400 N
- 连续推力：29 – 116 N
- 线圈单元：UM3、UM6、UM9、UM12
- 磁轨 / 磁轭：UM90、UM120、UM150、UM390
主要特性
- 无铁芯设计：零齿槽效应，线圈单元与磁体间无吸引力
- 极高的速度能力
- 出色的热特性，适合持续运行
- 紧凑结构，便于集成到高精度测量与高动态系统中
可用资源（文档与 CAD）
- 无铁芯电机宣传册 — Brochure（版本 1.4）
- 无铁芯直线电机手册 — Manual（版本 2.2）
- UM 系列 – 规格表（版本 1.4）
- UM 系列 — CAD 文件（版本 1.0）
- UM 数字霍尔模块 — CAD 文件（版本 1.0）
适用领域
- 半导体
- 平板显示
- 科学与航空航天
- 机床
- 数字切割
- 印刷
- 机器人
- 生命科学
- 木工
- 舞台与系统解决方案
- 真空应用
技术规格
- 设计：无铁芯直线电机（UM 系列）
- 峰值推力范围：100 – 400 N
- 连续推力范围：29 – 116 N
- 可用线圈单元：UM3、UM6、UM9、UM12
- 可用磁轨型号：UM90、UM120、UM150、UM390
- 无齿槽效应；线圈单元与磁体间无吸引力
- 针对极高速度与优异热特性进行了优化
